TNC 425/TNC 415 B/TNC 407

5–60

5

Werkzeug-Bewegungen programmieren

5.6

Bahnbewegungen – Freie Konturprogrammierung FK

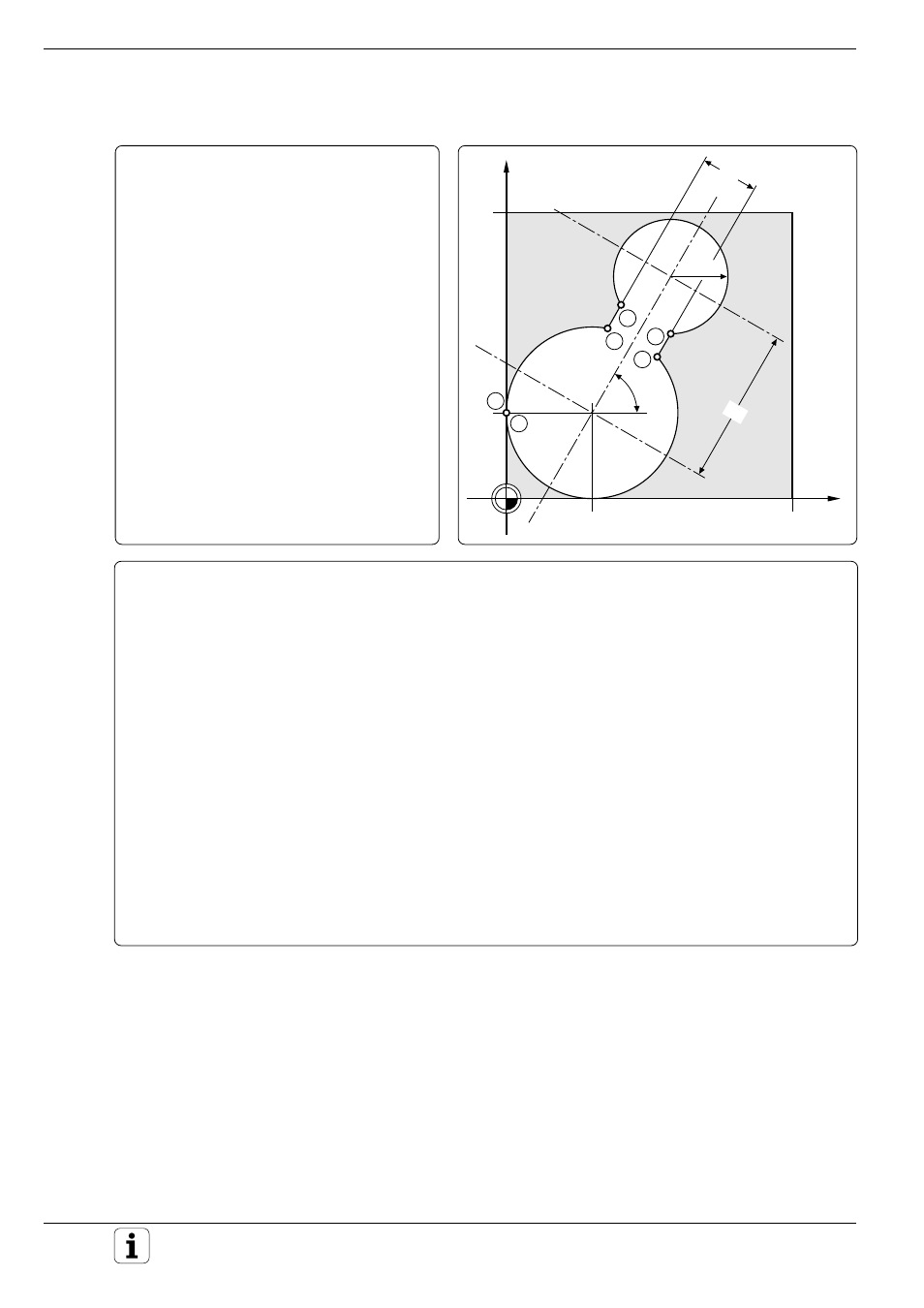

2. Übungsbeispiel zur Freien Konturprogrammierung FK

Bearbeitungsprogramm

0

BEGIN PGM BSPFK2 MM

1

BLK FORM 0.1 Z X+0 Y+0 Z–20

2

BLK FORM 0.2 X+100 Y+100 Z+0

3

TOOL DEF 1 L+0 R+5

4

TOOL CALL 1 Z S1000

5

L Z+100 R0 F MAX M6

6

APPR CT X+0 Y+30 Z–10
CCA90 R+20 RR F100 M3

7

FPOL X+30 Y+30

8

FC DR– R30 CCX+30 CCY+30

9

FL AN+60 PDX+30 PDY+30 D+10

10

FSELECT 3

11

FC DR– R20 CCPR+55 CCPA+60

12

FSELECT 2

13

FL AN–120 PDX+30 PDY+30 D+10

14

FSELECT 3

15

FC X+0 Y+30 DR– CCX+30 CCY+30

16

FSELECT 2

17

DEP CT CCA180 R+10 F100

18

L Z+100 R0 F MAX M2

19

END PGM BSPFK2 MM

Programmsatz

Konturelement

Bekannte Angaben

FK-Eingabe

7

FPOL

• Rechtwinklige Koordinaten

X,Y

8

Kreisbahn FC

• Drehsinn

DR

• Radius

R

• Rechtwinklige

Mittelpunktskoordinaten

CCX, CCY

9

Gerade FL

• Anstiegswinkel

AN

• Hilfspunkt außerhalb Geraden

PDX, PDY

• Abstand Gerade-Hilfspunkt

D

11

Kreisbahn FC

• Drehsinn

DR

• Radius

R

• Polare Mittelpunktskoordinaten

CCPA, CCPR

13

Gerade FL

• Anstiegswinkel

AN

• Hilfspunkt außerhalb der

Geraden

PDX, PDY

• Abstand Gerade-Hilfspunkt

D

15

Kreisbahn FC

• Rechtwinklige Koordinaten

des Endpunkts

X, Y

• Drehsinn

DR

• Rechtw. Mittelpunktskoordinaten

CCX, CCY

X

Y

60

°

55

6

15

9

11

8

13

100

30

100

30

20

R20
