9-7
TNC 425/TNC 415 B/TNC 407
9
3D-Tastsysteme
Antastzyklen in den Betriebsarten MANUELL und EL. HANDRAD
Kalibrierwerte anzeigen
Die wirksame Länge, der wirksame Radius und der
Betrag des Tastsystem-Mittenversatzes werden in
der TNC gespeichert und bei späteren Einsätzen
des 3D-Tastsystems berücksichtigt.
Die gespeicherten Werte werden durch Drücken
von CAL L und CAL R am Bildschirm angezeigt.

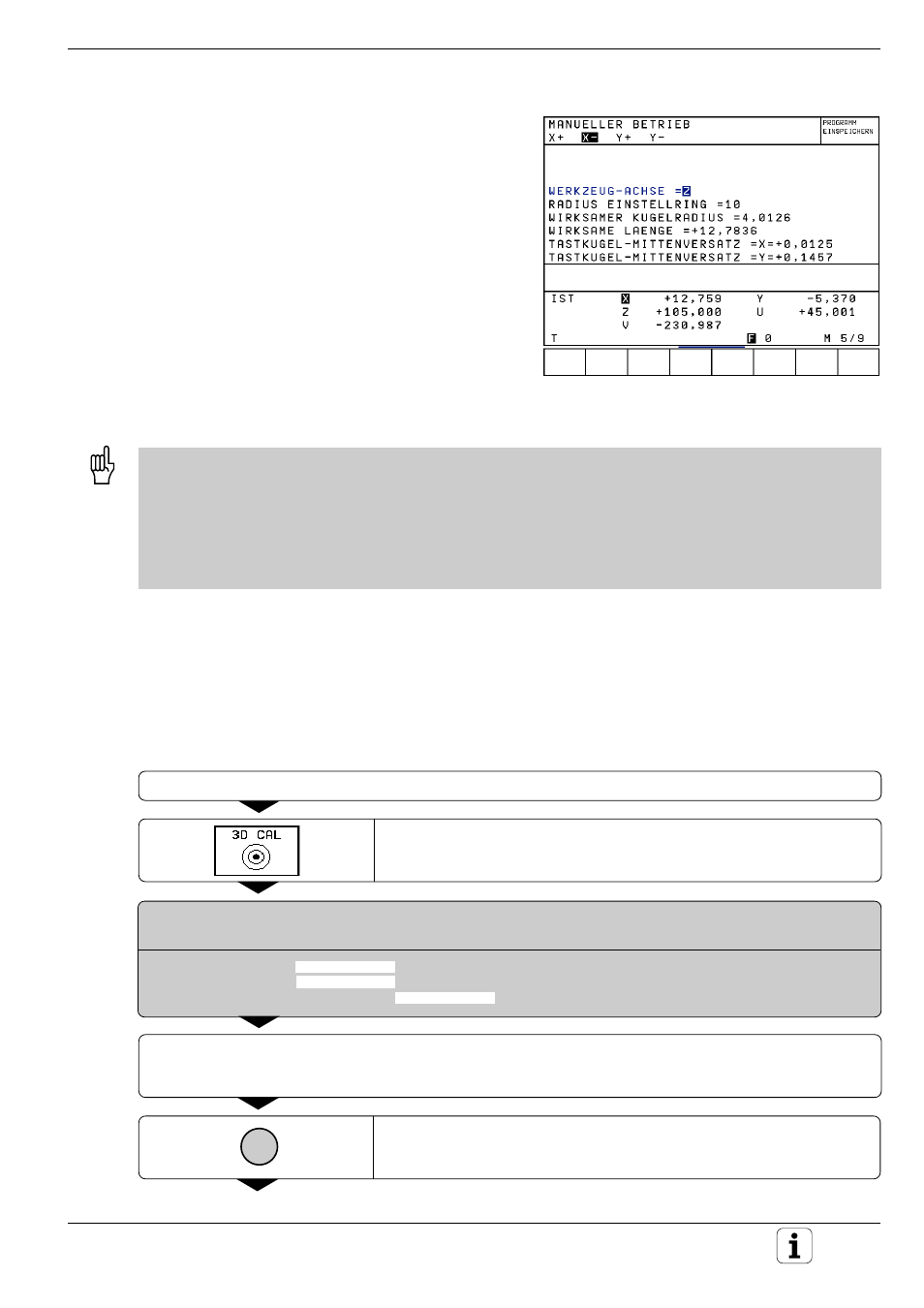

Abb. 9.8:
Menü für Tastsystem-Radius und Mittenversatz
TM 110 kalibrieren
• Wenn die TNC die Fehlermeldung TASTSTIFT AUSGELENKT anzeigt, wählen Sie das Menü zum 3D-Kalibrieren
an und betätigen dort den Softkey RESET 3D.
• Das messende Tastsystem ist nach jeder Strom-Unterbrechung und nach jeder Änderung der Tastsystem-
Maschinenparameter zu kalibrieren.
• Das Kalinrieren der wirksamen Länge erfolgt wie beim TS 120/TS 511. Zusätzlich ist der Werkzeug-Radius R2
(Eckenradius) einzugeben.
messung kalibriert.
Zum Kalibrieren steht ein 3D-Kalibrierzyklus zur Verfügung, mit dem ein
zum Lieferumfang gehörendes Ringnormal vollautomatisch vermessen
wird. Das Ringnormal wird mit Spannpratzen auf dem Maschinentisch
befestigt.
Die TNC berechnet aus den beim Kalibrieren gewonnenen Meßwerten
die Federkonstanten des Tastsystems, die Durchbiegung des Taststifts
und den Taststift-Mittenversatz. Diese Werte werden am Ende des
Kalibriervorgangs automatisch ins Eingabemenü eingetragen.
Tastsystem ungefähr in die Mitte des Ringnormals vorpositionieren und auf 180° stellen
3D-Kalibrierzyklus wählen
MANUELLER BETRIEB
TASTSYSTEM AUF 180 GRAD DREHEN
TASTERRADIUS 1 =
TASTERRADIUS 2 =
DURCHMESSER EINSTELLRING =
Taststiftradius 1, Taststiftradius 2 und Durchmesser des Einstellrings (ist auf dem Ringnormal eingraviert) eingeben.
Taststiftradius 2 gleich Taststiftradius 1 eingeben, wenn Sie einen kugelförmigen Taststift verwenden,
Taststiftradius 2 ungleich Taststiftradius 1 eingeben, wenn Sie einen Taststift mit Eckenradius verwenden
I
Kalibriervorgang starten. Das Tastsystem vermißt das Ringnormal
nach einem fest programmierten Schema
•
•
