TNC 425/TNC 415 B/TNC 407
5-24
5
Werkzeug-Bewegungen programmieren
Bahnbewegungen – rechtwinklige Koordinaten

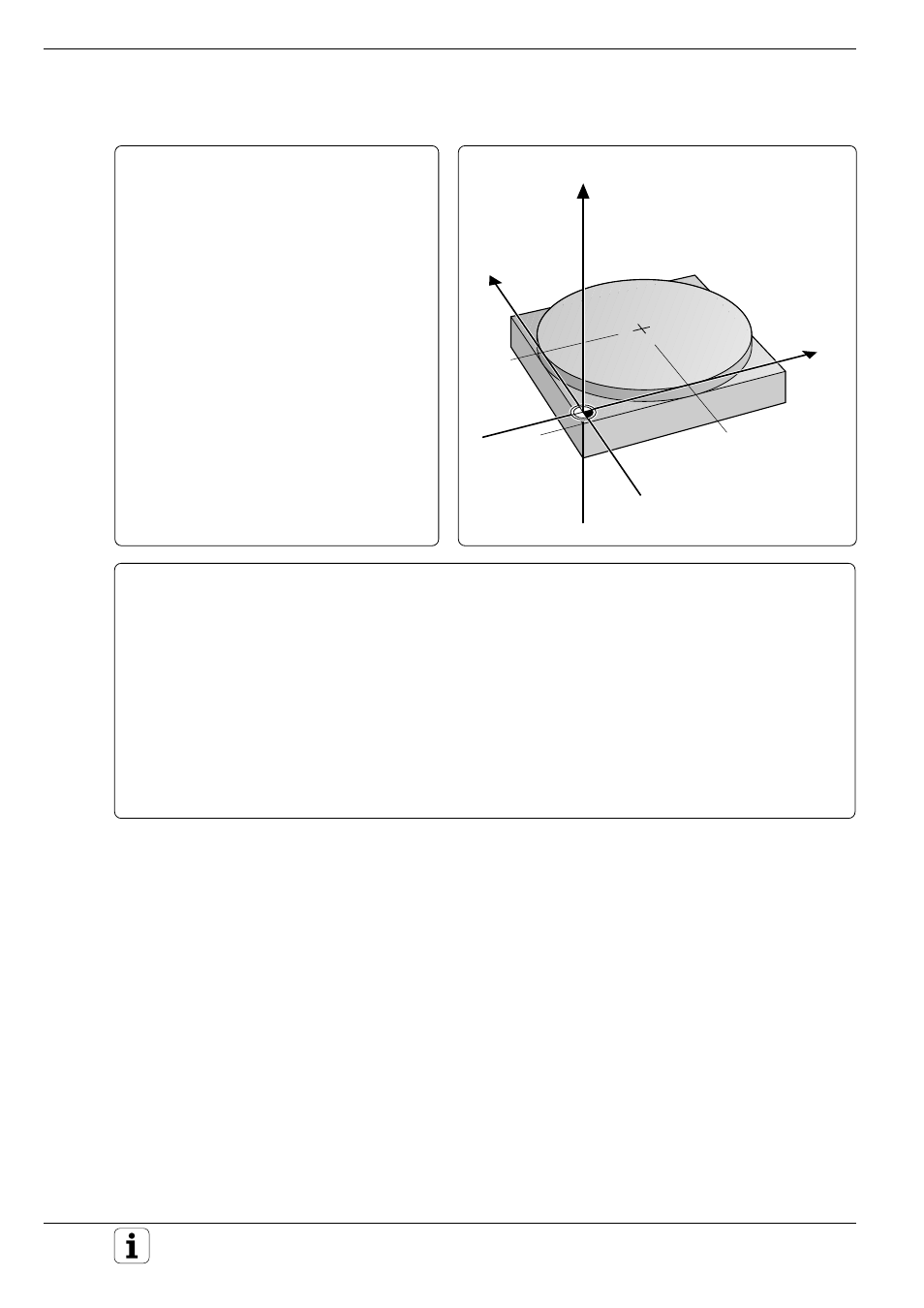

Übungsbeispiel: Vollkreis mit einem Satz fräsen
Kreismittelpunkt CC:
X
= 50 mm
Y
= 50 mm
Beginn und Ende des
Kreisbogens C:
X
= 50 mm
Y
=
0 mm
Frästiefe:
Z
F
= – 5 mm
Werkzeug-Radius:
R
= 15 mm
Bearbeitungsprogramm
0
BEGIN KREIS MM .............................................. Programm-Beginn
1
BLK FORM 0.1 Z X+0 Y+0 Z–20 ........................ Rohteil-Definition
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 6 L+0 R+15 ..................................... Werkzeug-Definition
4
TOOL CALL 6 Z S500 ........................................ Werkzeug-Aufruf
5
CC X+50 Y+50 ................................................... Koordinaten des Kreismittelpunkts CC
6
L Z+100 R0 F MAX M6 ...................................... Werkzeug einwechseln
7
APPR CT X+50 Y+0 Z–5 CCA90 R+20 RR F100 M3 ....... Kontur anfahren auf tangential anschließender Kreisbahn
8
C X+50 Y+0 DR+ ............................................... Kreisbogen C um Kreismittelpunkt CC fräsen; Koordinaten
des Endpunkts X = +50 mm und Y = 0; Drehsinn positiv
9
DEP CT CCA180 R+30 F100 .............................. Kontur verlassen auf tangential anschließender Kreisbahn
10
L Z +100 F MAX M2 .......................................... Werkzeug freifahren und Programm beenden
11
END PGM KREIS MM
–5
50
50
Y
X
Z
CC
