TNC 425/TNC 415 B/TNC 407 5-22
5 Werkzeug-Bewegungen programmieren

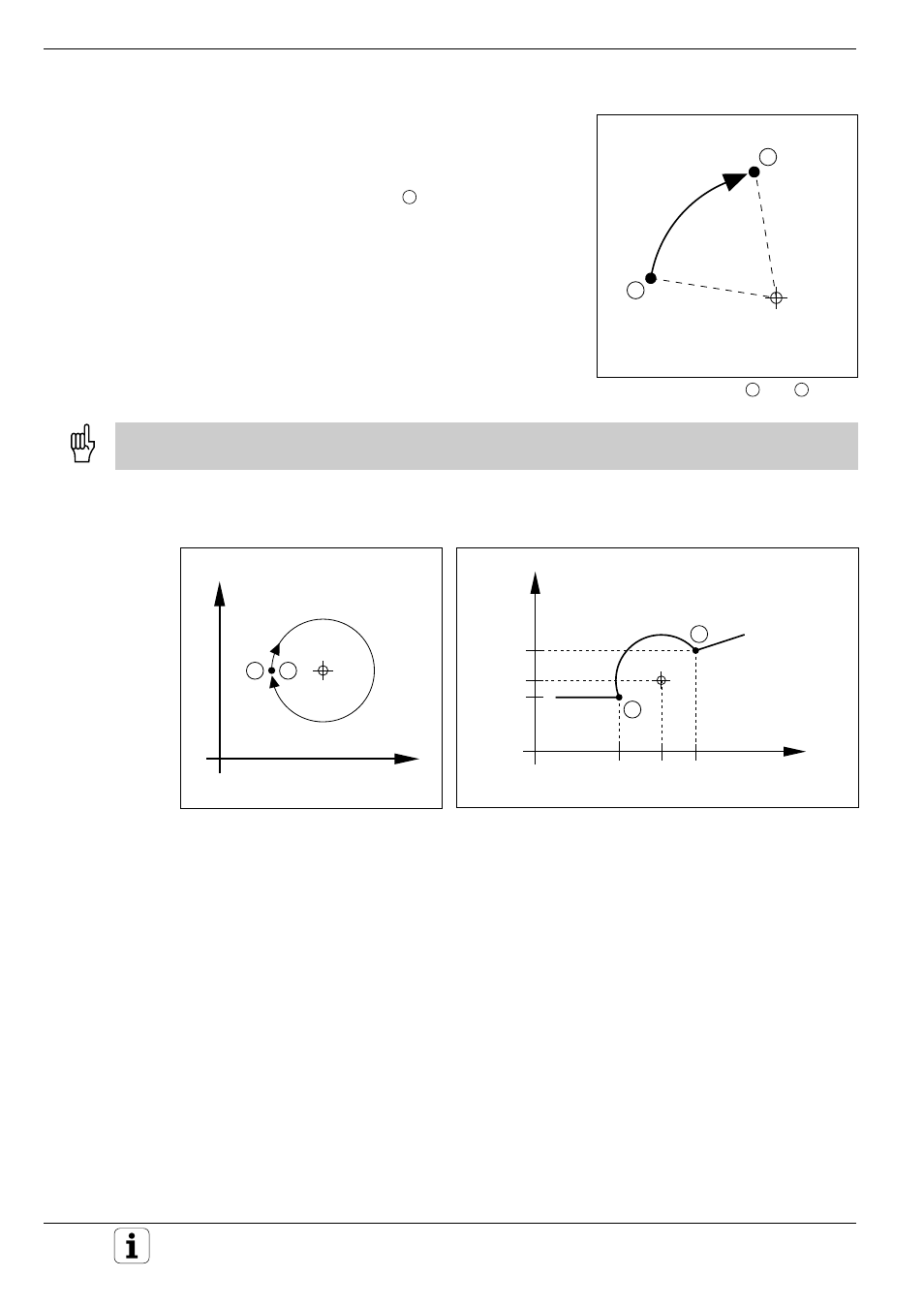

Abb. 5.28: Kreisbahn von S nach E um CC
Abb. 5.30: Koordinaten einer Kreisbahn Abb. 5.29: Vollkreis um CC mit einem C-Satz
CC
E
S
Y
X
CC
E
S
Y
CC
X
CC
X
S
X
E
Y
E
Y
S
Y
X
CC
S E
5.4 Bahnbewegungen – rechtwinklige Koordinaten
S
Kreisbahn C um Kreismittelpunkt CC
Voraussetzungen
Der Kreismittelpunkt CC muß vorher im Programm definiert sein.
Das Werkzeug steht auf dem Kreis-Startpunkt .
Eingabe
• Kreisbogen-Endpunkt
• Drehsinn DR
Start- und Endpunkt der Kreisbewegung müssen auf der Kreisbahn liegen.
Eingabetoleranz: bis 0,016 mm (über MP 7431 wählbar)
• Für einen Vollkreis wird als Endpunkt im C-Satz
der Startpunkt der Kreisbahn programmiert.
