7 Programmieren mit Q-Parametern
ENT z.B.
6
5 z.B. ENT
Q

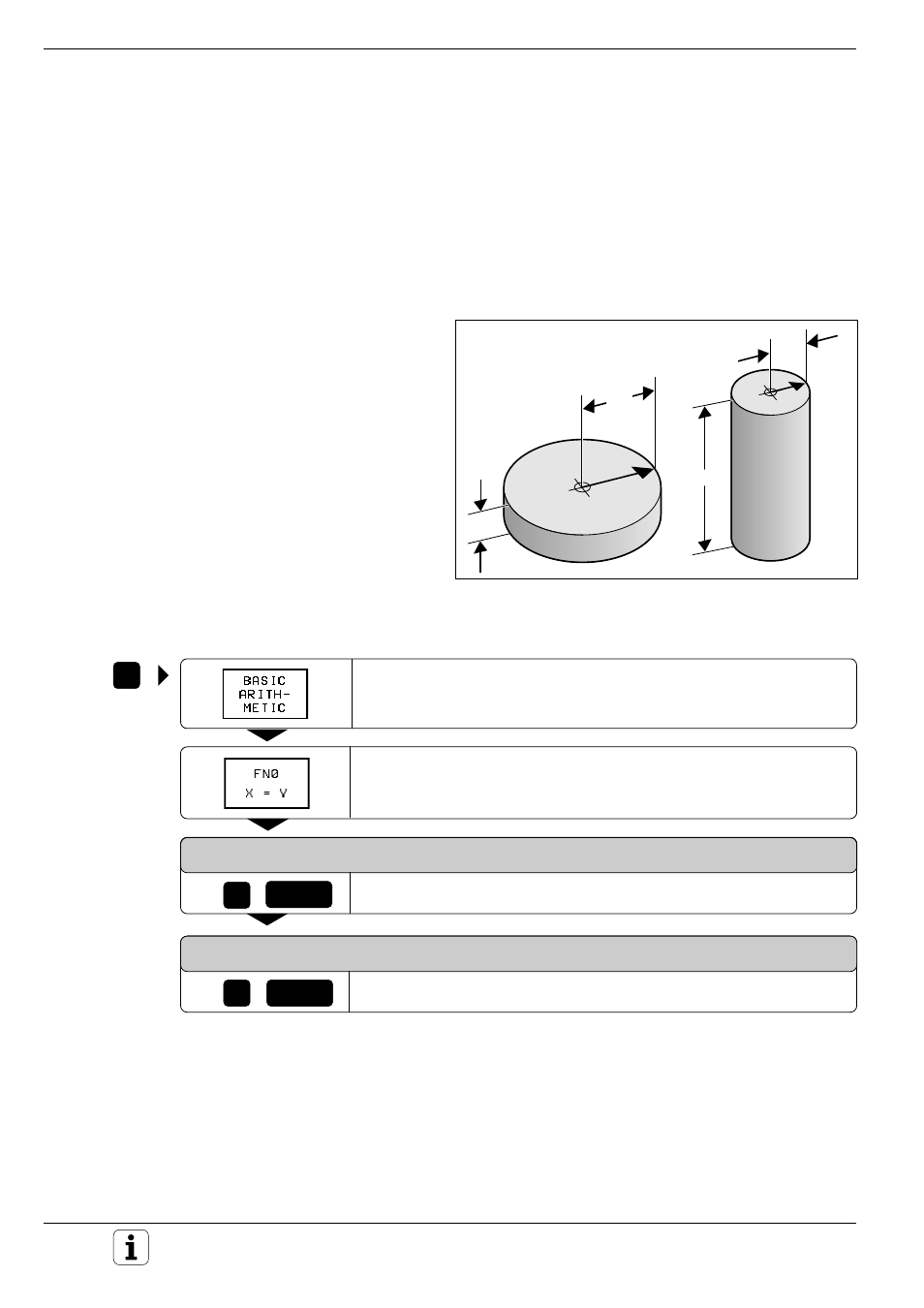

Abb. 7.2: Werkstück-Abmessungen als Q-Parameter
Q2
Q2
Q1
Q1
Z1
Z2
7.1 Teilefamilien – Q-Parameter anstelle von Zahlenwerten
Mit der Q-Parameter-Funktion FN0: ZUWEISUNG werden den
Q-Parametern Zahlenwerte zugewiesen.
Beispiel: Q10 = 25
Anstelle von Zahlenwerten werden im Programm dann die Q-Parameter
eingesetzt.
Beispiel: L X + Q10 (entspricht L X + 25)
Für Teilefamilien werden z.B. die charakteristi-
schen Werkstück-Abmessungen als Q-Parameter
programmiert.
Für die Bearbeitung der einzelnen Teile kann dann
jedem dieser Parameter ein anderer Zahlenwert
zugewiesen werden.
Beispiel
Zylinder mit Q-Parametern
Zylinder-Radius R = Q1
Zylinder-Höhe H = Q2
Zylinder Z1: Q1 = +30
Q2 = +10
Zylinder Z2: Q1 = +10
Q2 = +50
Zahlenwerte an Q-Parameter zuweisen
Mathematische Grundfunktionen wählen
Funktion FN0: Zuweisung wählen
PARAMETER-NR. FUER ERGEBNIS?
Q-Parameter-Nr. eingeben
1. WERT ODER PARAMETER?
Wert eingeben oder anderen Q-Parameter, dessen Wert Q5
zugewiesen werden soll
NC-Satz z.B. FN0: Q5 = 6
Dem Q-Parameter links vom „=“-Zeichen wird der Zahlenwert rechts
davon zugewiesen.
