TNC 425/TNC 415 B/TNC 407 7-18
7 Programmieren mit Q-Parametern

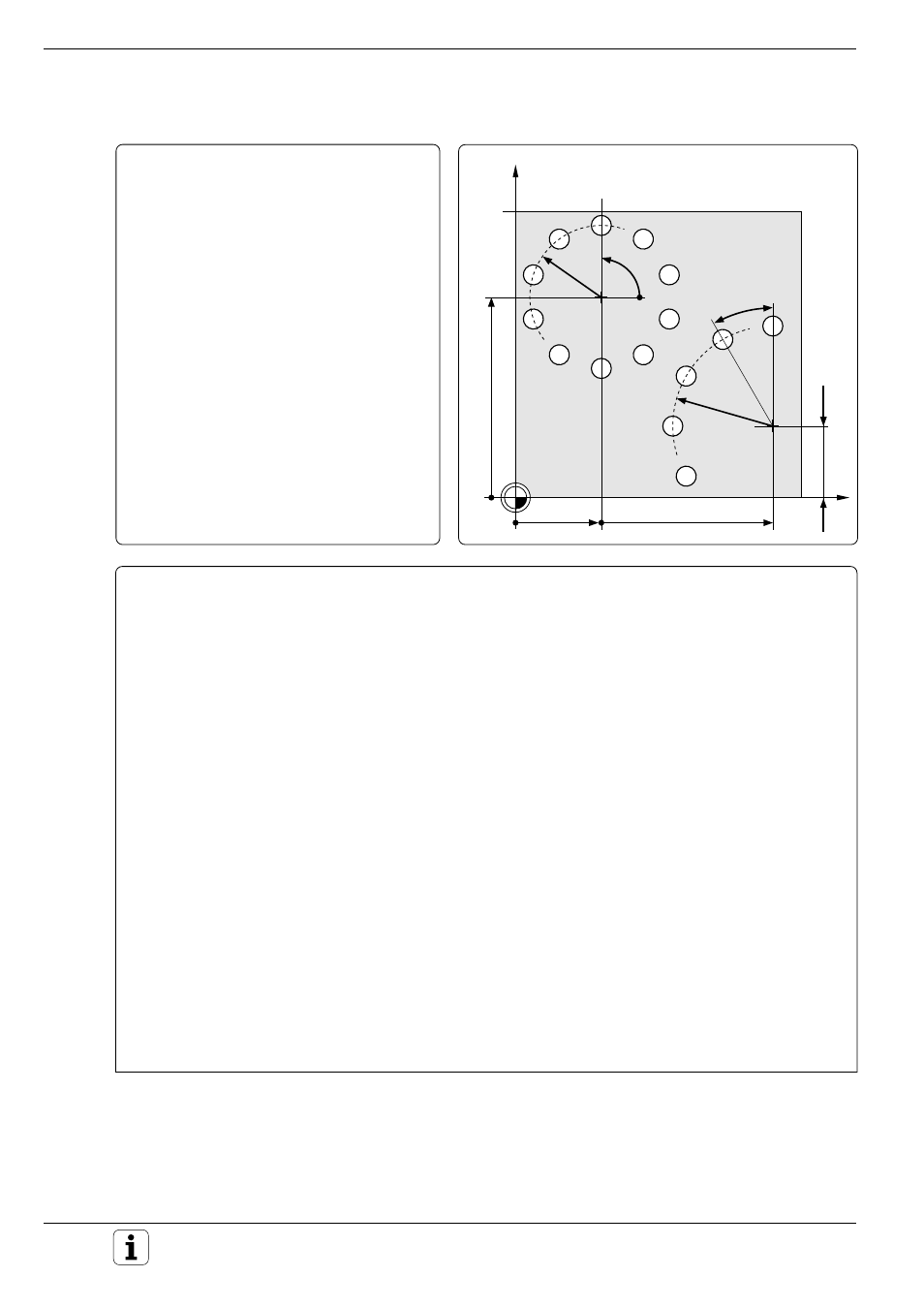

Lochkreis
Bohrbild auf Vollkreis verteilt:
Eingabewerte sind aus den Programm-
Kommentaren Zeilen 1 - 8 ersichtlich
Bewegungen in der Ebene werden mit
Polarkoordinaten programmiert
Bohrbild auf Teilkreis verteilt:
Eingabewerte siehe Zeilen 20 - 24, Q5, Q7
und Q8 bleiben gleich
7.8 Programm-Beispiele
Bearbeitungsprogramm
0 BEGIN PGM K71 MM ............................................. Ladedaten für Lochkreis 1:
1 FN 0: Q1 = + 30 ..................................................... Lochkreis-Mitte X
2 FN 0: Q2 = +70 ...................................................... Lochkreis-Mitte Y
3 FN 0: Q3 = +11 ...................................................... Anzahl der Bohrungen
4 FN 0: Q4 = +25 ...................................................... Lochkreis-Radius
5 FN 0: Q5 = +90 ...................................................... Start-Winkel
6 FN 0: Q6 = +0 ........................................................ Fortschalt-Winkel (0: Bohrungen auf 360° verteilen)
7 FN 0: Q7 = +2 ........................................................ Sicherheits-Abstand
8 FN 0: Q8 = +15 ...................................................... Bohrtiefe
9 BLK FORM 0.1 Z X+0 Y+0 Z–20
10 BLK FORM 0.2 X+100 Y+100 Z+0
11 TOOL DEF 1 L+0 R+4
12 TOOL CALL 1 Z S2500
13 CYCL DEF 1.0 TIEFBOHREN ............................... Definition des Tiefbohr-Zyklus
14 CYCL DEF 1.1 ABST +Q7 .................................... Sicherheits-Abstand
15 CYCL DEF 1.2 TIEFE –Q8 ..................................... Bohrtiefe entsprechend Ladedaten
16 CYCL DEF 1.3 ZUSTLG +5
17 CYCL DEF 1.4 V.ZEIT 0
18 CYCL DEF 1.5 F250
19 CALL LBL 1 ........................................................... Aufruf Lochkreis 1, Ladedaten für Lochkreis 2
(nur geänderte Ladedaten neu eingeben):
20 FN 0: Q1 = +90 .................................................... Neue Mitte X
21 FN 0: Q2 = +25 .................................................... Neue Mitte Y
22 FN 0: Q3 = +5 ...................................................... Neue Anzahl Bohrungen
23 FN 0: Q4 = +35 .................................................... Neuer Lochkreis-Radius
24 FN 0: Q6 = +30 .................................................... Neuer Fortschaltwinkel (kein Vollkreis,
5 Bohrungen mit 30° Abstand)
25 CALL LBL 1 ........................................................... Aufruf Lochkreis 2
26 L Z+200 R0 F MAX M2
X
Y
30 90
1
2
25
35
25 70
90
°
30
°
Fortsetzung nächste Seite
