8-25
8 Zyklen
TNC 407/ TNC 415 B/ TNC 425
A
B
8.3 SL-Zyklen (Gruppe I)
.
.
.
.
.
.
Unterprogramme: Überlagerte Inseln
0 BEGIN PGM UEBERL2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
4 TOOL CALL 1 Z S1000
5 CYCL DEF 14.0 KONTUR
6 CYCL DEF 14.1 KONTURLABEL 2/3/1
7 CYCL DEF 6.0 AUSRAUEMEN
8 CYCL DEF 6.1 ABST +2 TIEFE –10
9 CYCL DEF 6.2 ZUSTLG +5 F500 AUFM +0
10 CYCL DEF 6.3 WINKEL +0 F500
11 L Z+100 R0 F MAX M6
12 L X+50 Y+50 F MAX M3
13 L Z+2 F MAX M99
14 L Z+100 F MAX M2
15 LBL 1
16 L X+5 Y+5 RL
17 L X+95
18 L Y+95
19 L X+5
20 L Y+5
21 LBL 0
22 LBL 2
26 LBL 0
27 LBL 3
31 LBL 0
32 END PGM UEBERL2 MM
„Summen“- Fläche
Element A und B inklusive der gemeinsam über-
deckten Fläche sollen unbearbeitet bleiben:
• A und B müssen Inseln sein.
• Die erste Insel muß außerhalb der zweiten
beginnen.
22 LBL 2
23 L X+10 Y+50 RR
24 CC X+35 Y+50
25 C X+10 Y+50 DR+
26 LBL 0
27 LBL 3
28 L X+90 Y+50 RR
29 CC X+65 Y+50
30 C X+90 Y+50 DR+
31 LBL 0
32 END PGM UEBERL2 MM
Die Ergänzungen und Unterprogramme werden ins Hauptprogramm auf Seite 8-25 eingetragen.

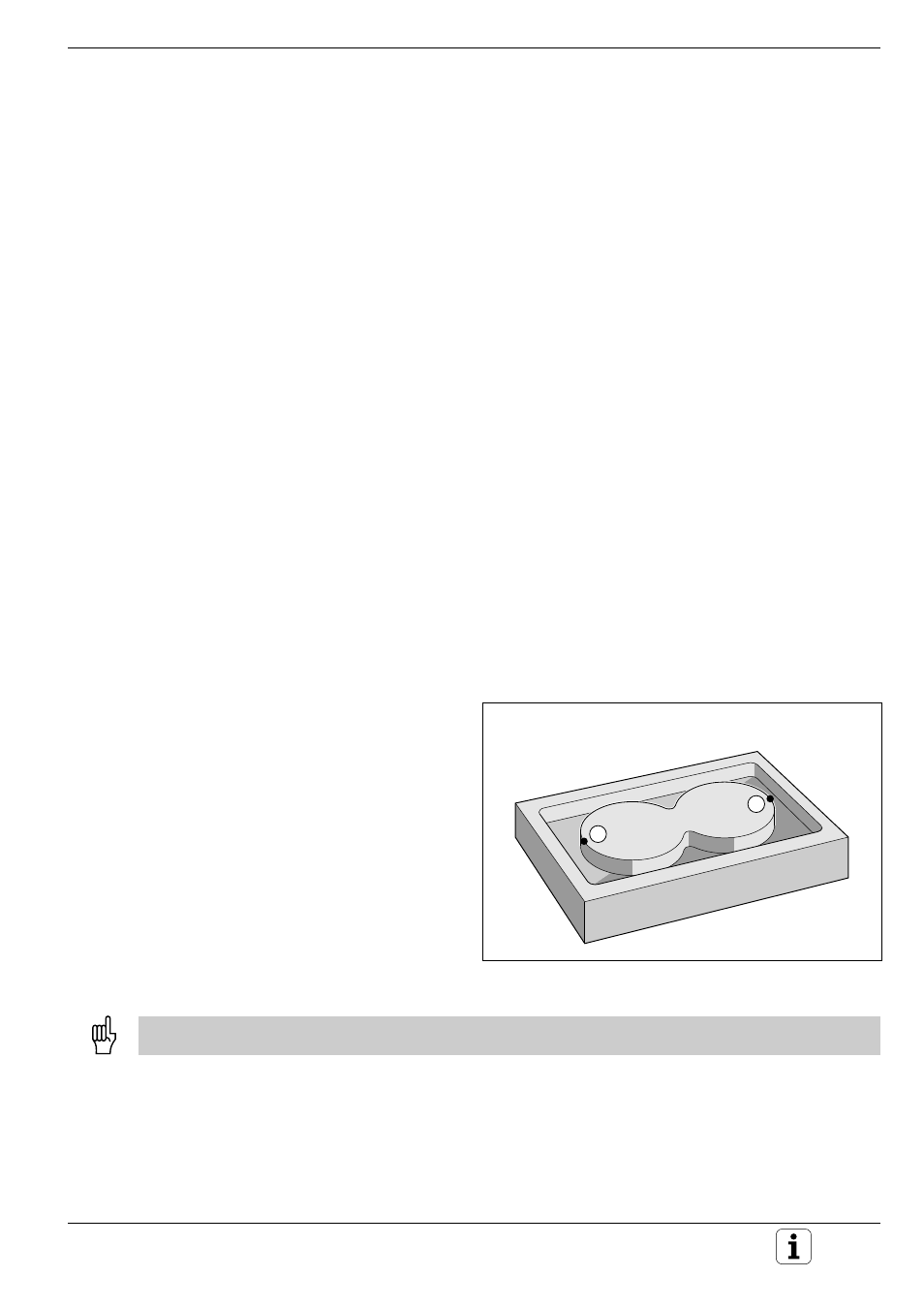

Abb. 8.24: Überlagerte Inseln: Summen-Fläche
