100
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene

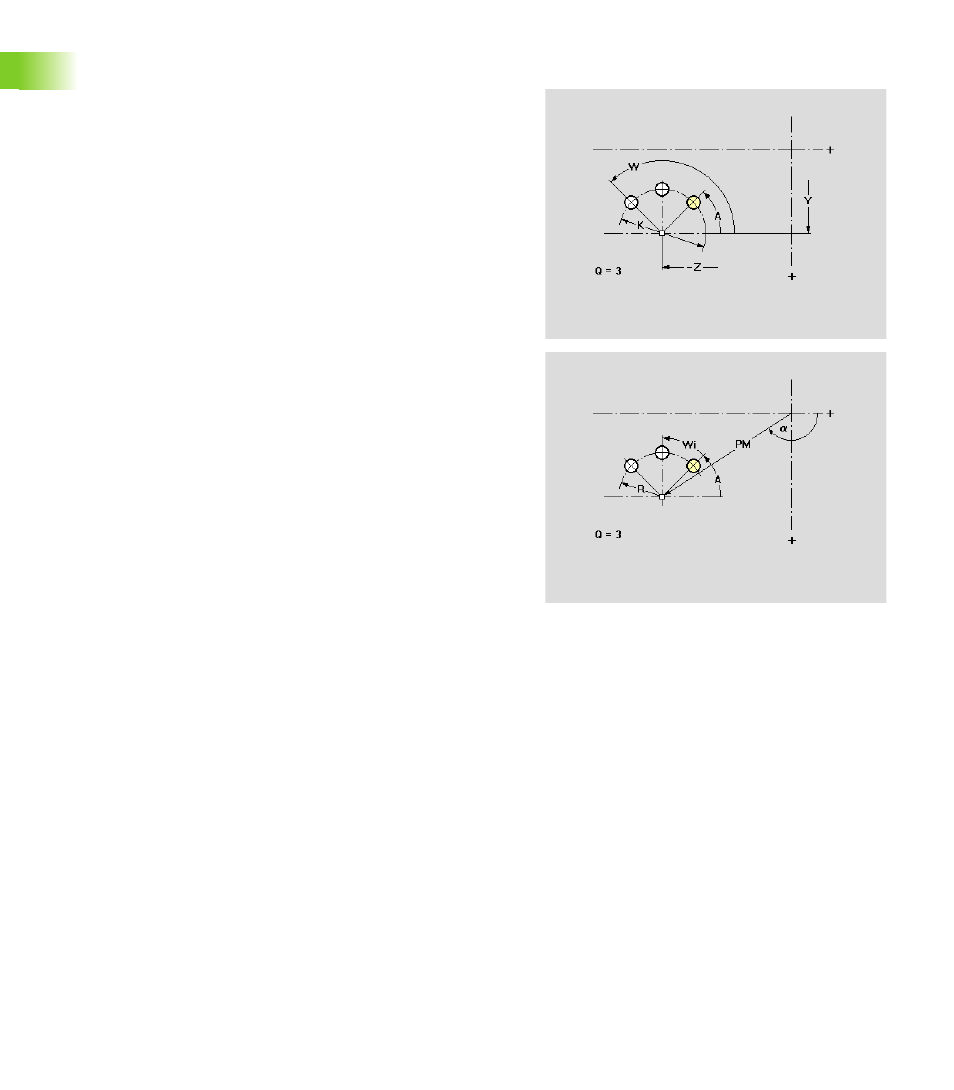

YZ-Ebene: Zirkulares Bohrmuster
Die Funktion definiert ein zirkulares Bohrmuster in der YZ-Ebene.
Sonderfälle Anfangs- und Endwinkel (A, W):
„ Ohne A und W: Vollkreisaufteilung, beginnend bei 0°
„ Ohne W: Vollkreisaufteilung
Parameter
Y
Mittelpunkt Muster in kartesischen Koordinaten
Z Mittelpunkt Muster in kartesischen Koordinaten
a Mittelpunkt Muster in Polarkoordinaten (Bezug Winkel: posi-
tive X-Zchse)
PM Mittelpunkt Muster in Polarkoordinaten
Q Anzahl der Bohrungen/Figuren
Orientierung:
„ im Uhrzeigersinn
„ gegen Uhrzeigersinn
R Radius des Musters
K Durchmesser des Musters
A Anfangswinkel, Position erste Bohrung (Bezug: Z-Achse)
W Endwinkel, Position letzte Bohrung (Bezug: Z-Achse)
Wi Winkel zwischen zwei Bohrungen (Vorzeichen ist ohne
Bedeutung)
Beschreibung der Bohrung (siehe “XY-Ebene: Einzelboh-
rung” auf Seite 77)
