HEIDENHAIN CNC PILOT 4290 89
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene
1.16 TURN PLUS: Konturen YZ-
Ebene

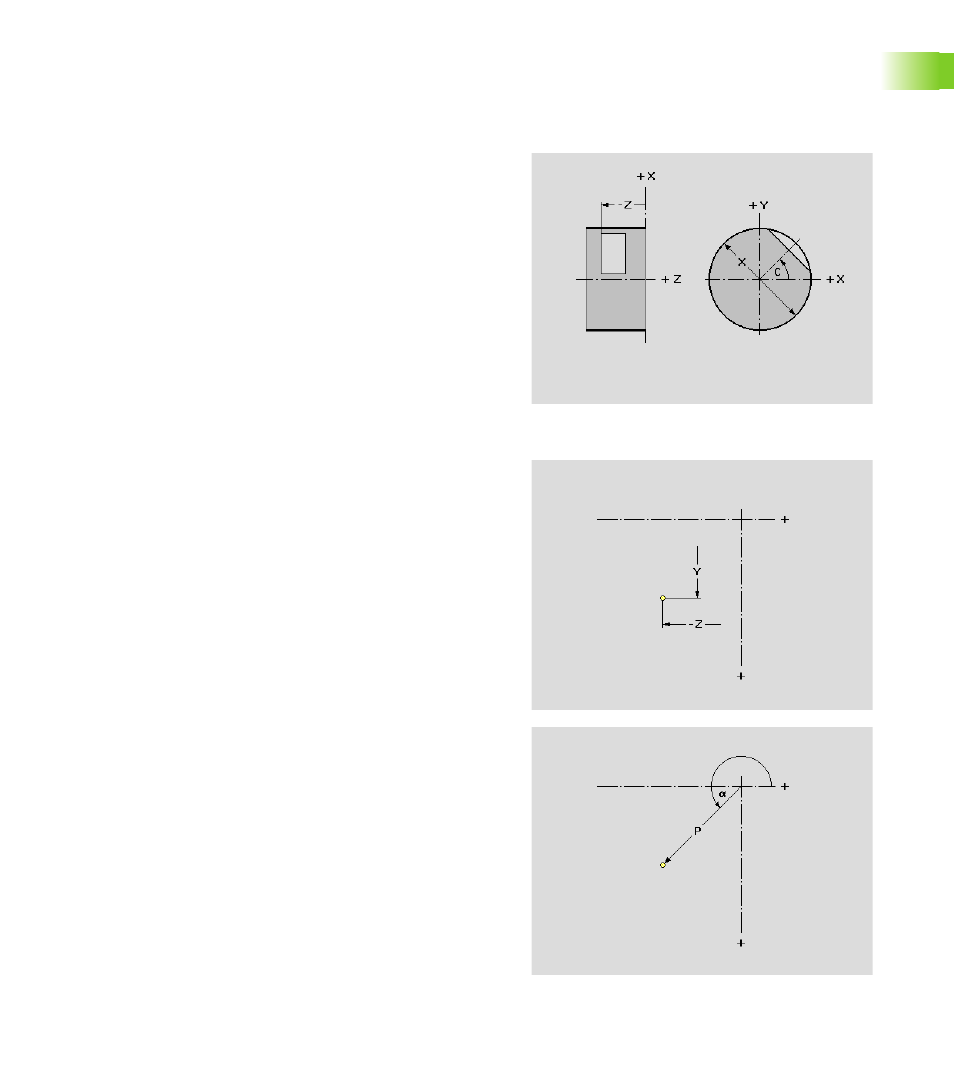

Bezugsdaten Y-Mantelfläche
Legen Sie in „Bezugsdaten“ die Position der Ebene fest.
YZ-Ebene: Startpunkt Kontur
Die Funktion legt den Startpunkt in der YZ-Ebene fest.
Parameter
C
Spindelwinkel (Spindelposition); (default: 0)
Z Begrenzungsmaß – Referenzposition für Einzel- und Mehr-
kantflächen
X Bezugsdurchmesser
„ Referenzposition für die Figuren/Konturen
„ Dient der Schnittbegrenzung, wenn die Figur über das
Werkstück hinausragt
Parameter
Y
Anfangspunkt der Kontur in kartesischen Koordinaten
Z Anfangspunkt der Kontur in kartesischen Koordinaten
P Anfangspunkt der Kontur in Polarkoordinaten
a Anfangspunkt der Kontur in Polarkoordinaten (Bezug: positive
Z-Achse)
