HEIDENHAIN CNC PILOT 4290 87
1
.15 TURN PLUS: K
o
nt
ur
en XY
-Ebene

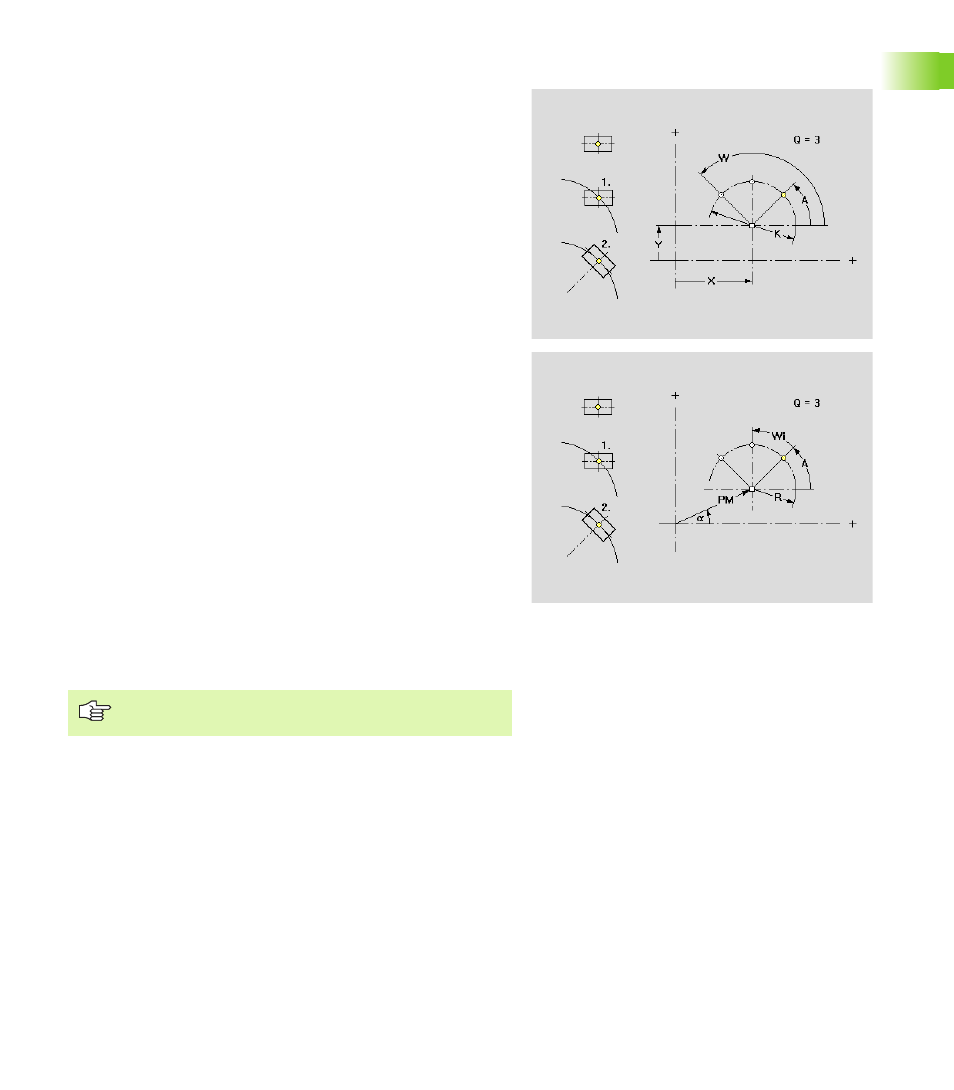

XY-Ebene: Zirkulares Figurmuster
Die Funktion definiert ein zirkulares Figurmuster in der XY-Ebene.
Sonderfälle Anfangs- und Endwinkel (A, W):
„ Ohne A und W: Vollkreisaufteilung, beginnend bei 0°
„ Ohne W: Vollkreisaufteilung
Parameter
X
Mittelpunkt Muster in kartesischen Koordinaten (Radiusmaß)
Y Mittelpunkt Muster in kartesischen Koordinaten
a Mittelpunkt Muster in Polarkoordinaten (Bezug Winkel: posi-
tive X-Achse)
PM Mittelpunkt Muster in Polarkoordinaten
Q Anzahl der Figuren
Orientierung:
„ im Uhrzeigersinn
„ gegen Uhrzeigersinn
R Radius des Musters
K Durchmesser des Musters
A Anfangswinkel, Position erste Figur (Bezug: X-Achse)
W Endwinkel, Position letzte Figur (Bezug: X-Achse)
Wi Winkel zwischen zwei Figuren (Vorzeichen ist ohne Bedeu-
tung)
Lage der Figuren
„ Normallage: die Ausgangsfigur wird um den Mustermittel-
punkt gedreht (Rotation um den Mustermittelpunkt)
„ Originallage: die Lage der Ausgangsfigur bleibt erhalten
(Translation)
Beschreibung der Figur
Bei Mustern mit zirkularen Nuten wird der „Krümmungs-
mittelpunkt“ auf die Musterposition addiert.
