HEIDENHAIN CNC PILOT 4290 25
1
.5 DIN PLUS: K
o
nt
ur
en XY
-Ebene

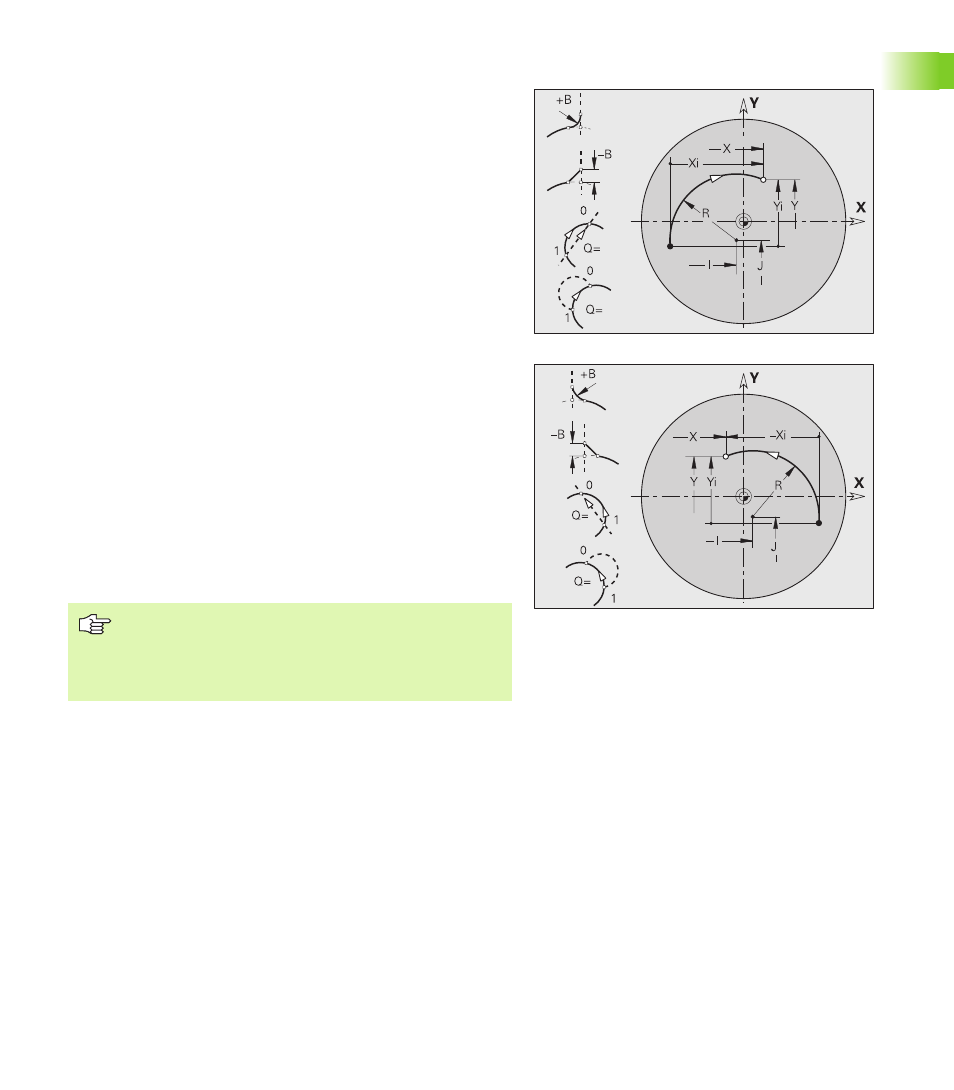

Kreisbogen G172-/G173-Geo
G172/G173 definiert einen Kreisbogen in einer Kontur der XY-Ebene.
Drehrichtung: siehe Hilfebild
Parameter
X
Endpunkt (Radiusmaß)
Y Endpunkt
I Mittelpunkt in X-Richtung (Radiusmaß)
J Mittelpunkt in Y-Richtung
R Radius
B Fase/Verrundung. Definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt,
wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Bei Übergang auf Strecke gilt:
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
„ Bei Übergang auf Kreisbogen gilt:
„ Q=0: entfernter Schnittpunkt
„ Q=1: naher Schnittpunkt
Programmierung
„ X, Y: absolut, inkremental, selbsthaltend oder „?“
„ I, J: absolut oder inkremental
„ Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
