HEIDENHAIN CNC PILOT 4290 91
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene

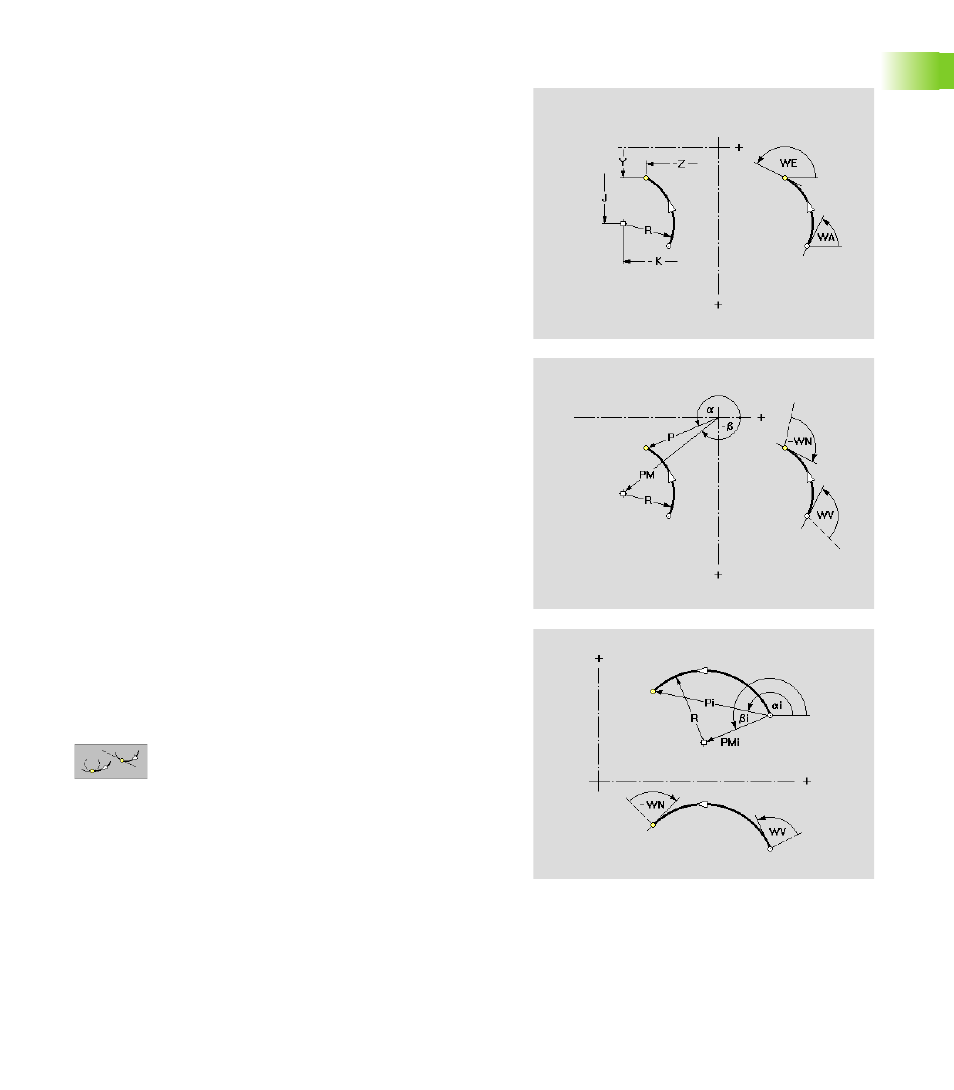

YZ-Ebene: Bogen
Die Funktion definiert ein Zirkularelement in der YZ-Ebene.
Parameter
Endpunkt Bogen
Y Endpunkt in kartesischen Koordinaten
Z Endpunkt in kartesischen Koordinaten
Yi Endpunkt inkremental
Zi Endpunkt inkremental
P Endpunkt in Polarkoordinaten
a Endpunkt in Polarkoordinaten (Bezug Winkel: positive Z-
Achse)
Pi Endpunkt polar, inkremental (linearer Abstand Anfang- bis
Endpunkt)
ai Endpunkt polar, inkremental (Bezug: Winkel zwischen
gedachter Linie im Anfangspunkt, parallel zur Z-Achse und
Linie Anfangspunkt – Endpunkt)
Mittelpunkt Bogen
YM Mittelpunkt in kartesischen Koordinaten (Radiusmaß)
ZM Mittelpunkt in kartesischen Koordinaten
YMi Mittelpunkt inkremental
ZMi Mittelpunkt inkremental
PM Mittelpunkt in Polarkoordinaten
b Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive Z-
Achse)
PMi Mittelpunkt polar, inkremental (linearer Abstand Anfang- bis
Endpunkt)
bi Mittelpunkt polar, inkremental (Bezug: Winkel zwischen
gedachter Linie im Anfangspunkt, parallel zur Z-Achse und
Linie Anfangspunkt – Endpunkt)
Weitere Parameter
R Radius des Bogens
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
WA Winkel zwischen positiver Z-Achse und Tangente im Start-
punkt des Bogens
WE Winkel zwischen positiver Z-Achse und Tangente im End-
punkt des Bogens
WV Winkel gegen den Uhrzeigersinn zwischen Vorgängerele-
ment und Tangente im Startpunkt des Bogens. Bogen als
Vorgängerelement: Winkel zur Tangente
WN Winkel gegen den Uhrzeigersinn zwischen Tangente im End-
punkt des Bogens und Nachfolgerelement. Bogen als Nach-
folgerelement: Winkel zur Tangente
