1.13 TURN PLUS: Werkzeugmagazin
und B-Achse
Werkzeugmagazin
TURN PLUS erkennt, ob ein Revolver als Werkzeugträger verwendet
wird, oder der Werkzeugträger von einem Magazin versorgt wird. Die
Werkzeugwahl ist von der Einstellung des Bearbeitungs-Parameter 2
abhängig:
„ Einstellung „Werkzeuge aus dem Revolver“: TURN PLUS verwen-
det die in der Magazinliste eingetragenen Werkzeuge.
„ Einstellung „Werkzeuge aus der Datenbank“: TURN PLUS sucht die
passenden Werkzeuge in der Datenbank.
„ Einstellung „kombiniert“: TURN PLUS sucht die passenden Werk-
zeuge in der Magazinliste und in der Datenbank.
Wird ein Werkzeugmagazin eingesetzt, führt TURN PLUS bei der
Generierung des NC-Programms die verwendeten Werkzeuge im
Abschnitt SCHEIBENMAGAZIN auf und generiert für den Werkzeug-
wechsel das G714.
Werkzeuge für die B-Achse
Durch Schwenken der B-Achse und Drehen des Werkzeugs erreichen
Sie Werkzeuglagen, die Längs- und Planbearbeitungen bzw. radiale
und axiale Bearbeitungen auf der Haupt- und Gegenspindel mit dem
gleichen Werkzeug ermöglichen. TURN PLUS untersützt diesen flexib-
len Werkzeugeinsatz in der IAG.
Nach der Werkzeugwahl öffnet die IAG die Dialogbox „Werkzeug-
lage“. Hier spezifizieren Sie die Lage des Werkzeugs für die anste-
hende Bearbeitung.

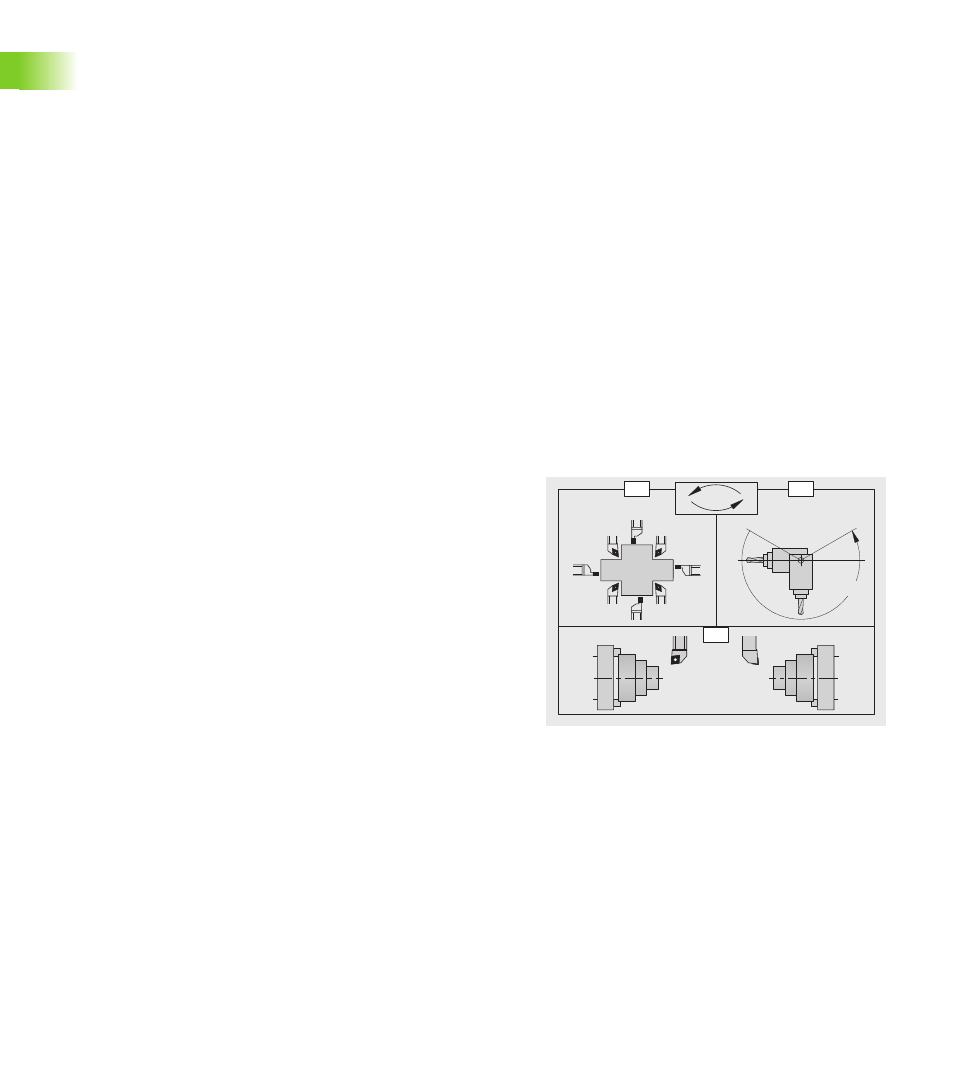

C=0° C=180°
0°
B
O=
1 3
7 5
2
4
6
8
C
B O
T
M
Parameter
O
Orientierung bei Drehwerkzeugen. Lage der Werkzeug-
schneide (siehe Bild).
„ Werkzeuglagen 1, 3, 5, 7: für Schrupp-, Schlicht- und Pilz-
werkzeuge (neutrale Werkzeuge werden aufgrund des Ein-
stellwinkels erkannt)
„ Werkzeuglagen 2, 4, 6, 8: für Stech- und Gewindewerk-
zeuge (ein „rechtes“ oder „linkes“ Werkzeug wird in den
Werkzeugdaten definiert)
B B-Achswinkel. Winkel, auf den die B-Achse geschwenkt wird.
C Offset Lagewinkel bei Drehwerkzeugen
„ 0°: Werkzeuglage „normal“
„ 180°: Werkzeuglage „über Kopf“
