HEIDENHAIN CNC PILOT 4290 31
1
.5 DIN PLUS: K
o
nt
ur
en XY
-Ebene

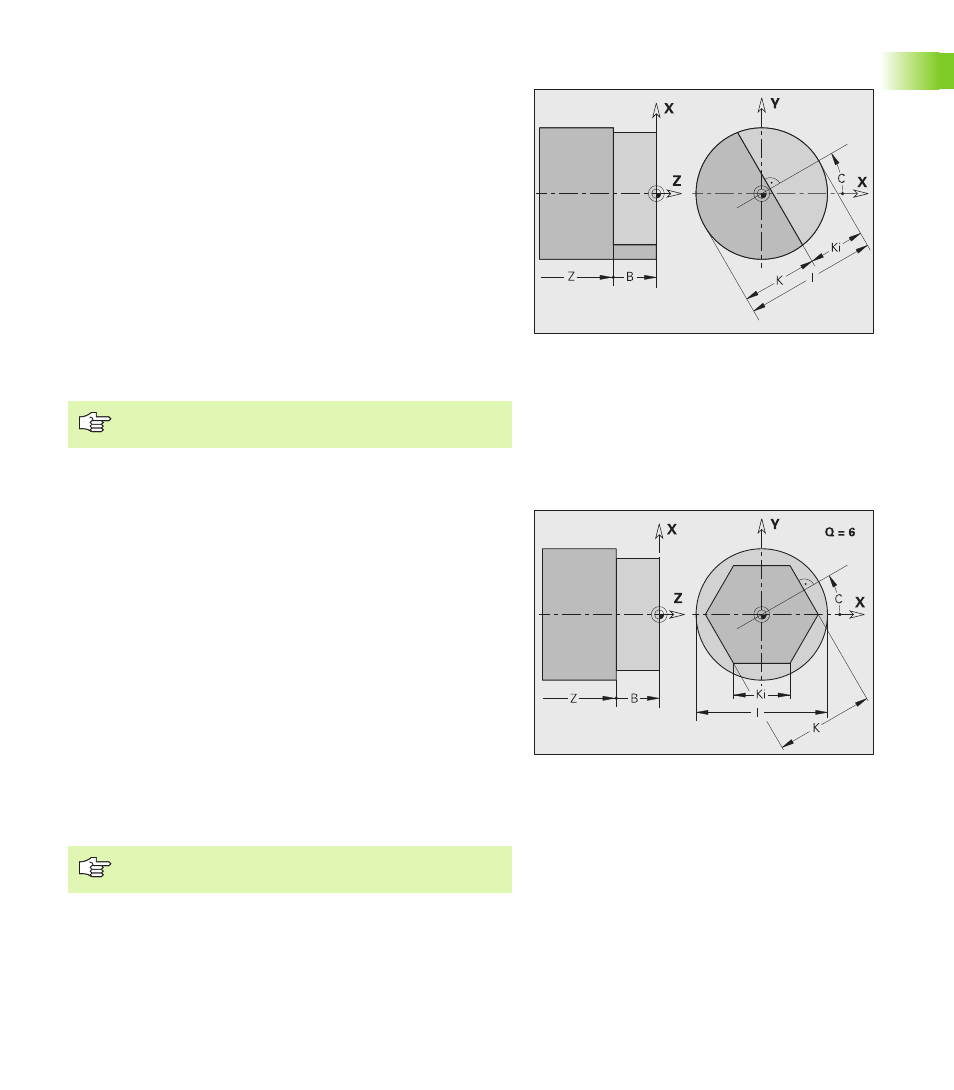

Einzelfläche G376-Geo
G376 definiert eine Fläche in der XY-Ebene.
Mehrkantflächen G477-Geo
G477 definiert Mehrkantflächen in der XY-Ebene.
Parameter
Z
Referenzkante (default: „Z“ aus Abschnittskennung)
K Restdicke
Ki Tiefe
B Breite (Bezug: Referenzkante Z)
„ B<0: Fläche in negative Z-Richtung
„ B>0: Fläche in positive Z-Richtung
I Flächendurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „I“ überschreibt „X“ aus Abschnittskennung
C Lagewinkel des Flächenlots (default: „C“ aus Abschnittsken-
nung)
Das Vorzeichen von „Breite B“ wird unabhängig davon, ob
die Fläche auf der Stirn- oder Rückseite liegt, ausgewertet.
Parameter
Z
Referenzkante (default: „Z“ aus Abschnittskennung)
K Innenkreisdurchmesser (Schlüsselweite)
Ki Kantenlänge
B Breite (Bezug: Referenzkante Z)
„ B<0: Fläche in negative Z-Richtung
„ B>0: Fläche in positive Z-Richtung
Q Anzahl der Flächen (Q >= 2)
I Flächendurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „I“ überschreibt „X“ aus Abschnittskennung
C Lagewinkel des Flächenlots (default: „C“ aus Abschnittsken-
nung)
Das Vorzeichen von „Breite B“ wird unabhängig davon, ob
die Fläche auf der Stirn- oder Rückseite liegt, ausgewertet.
