Magazinwerkzeug messen und korrigieren
Werkzeug messen: Die Funktion ermittelt die Werkzeuglängen mit
dem aktuellen Schwenkwinkel der B-Achse und Lagewinkel des
Werkzeugs. Diese Werte werden auch angezeigt. Zusätzlich rechnet
die Steuerung die Maße auf die Position B=0 um und speichert diese
in der Werkzeugdatenbank.

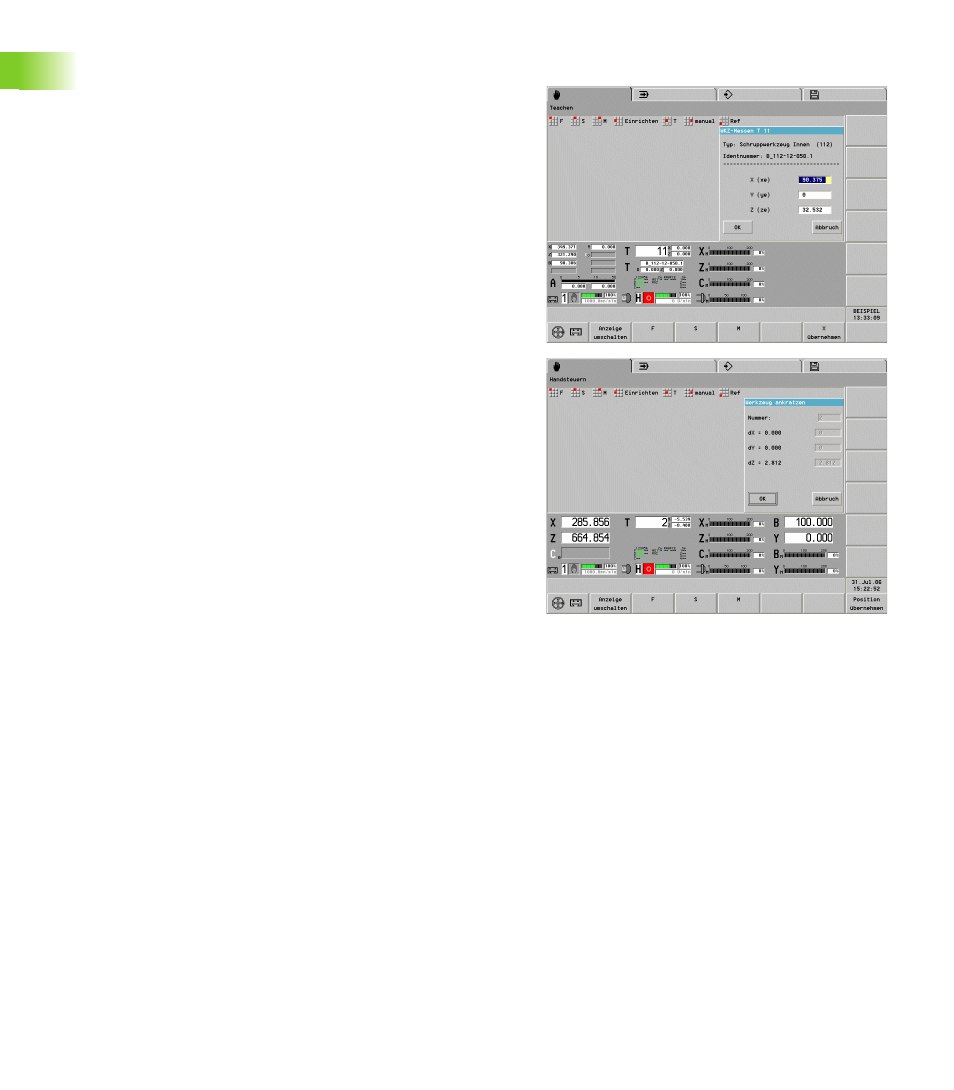

U „Einrichten > Wkz-Einrichten > Wkz-Messen“ im
Handsteuern wählen. Die Steuerung zeigt in der Dia-
logbox „Wkz-Messen T..“ die gültigen Messwerte
an.
U Werkzeugmaße ermitteln, eingeben und die Dialog-
box abschließen.
Die Steuerung
„ löscht die Korrekturwerte
„ trägt die Werkzeugmaße in die Datenbank ein
Korrekturwerte ermitteln: Die Korrekturwerte werden mit dem aktu-
ellen Schwenkwinkel der B-Achse und Lagewinkel des Werkzeugs
ermittelt bzw. angezeigt. Die Steuerung rechnet die Maße auf die
Position B=0 um und speichert diese in der Werkzeugdatenbank.
U „Einrichten > Wkz-Einrichten > Wkz-Korrekturen“ im
Handsteuern wählen. Die Steuerung zeigt in der Dia-
logbox „Werkzeug ankratzen“ die gültigen, auf die
Position B=0 bezogenen, Korrekturwerte an.
U Korrekturwerte ermitteln und die Dialogbox abschlie-
ßen
Die Steuerung übernimmt die Korrekturwerte.
