HEIDENHAIN CNC PILOT 4290
83
1
.15 TURN PLUS: K
o
nt
ur
en XY
-Ebene

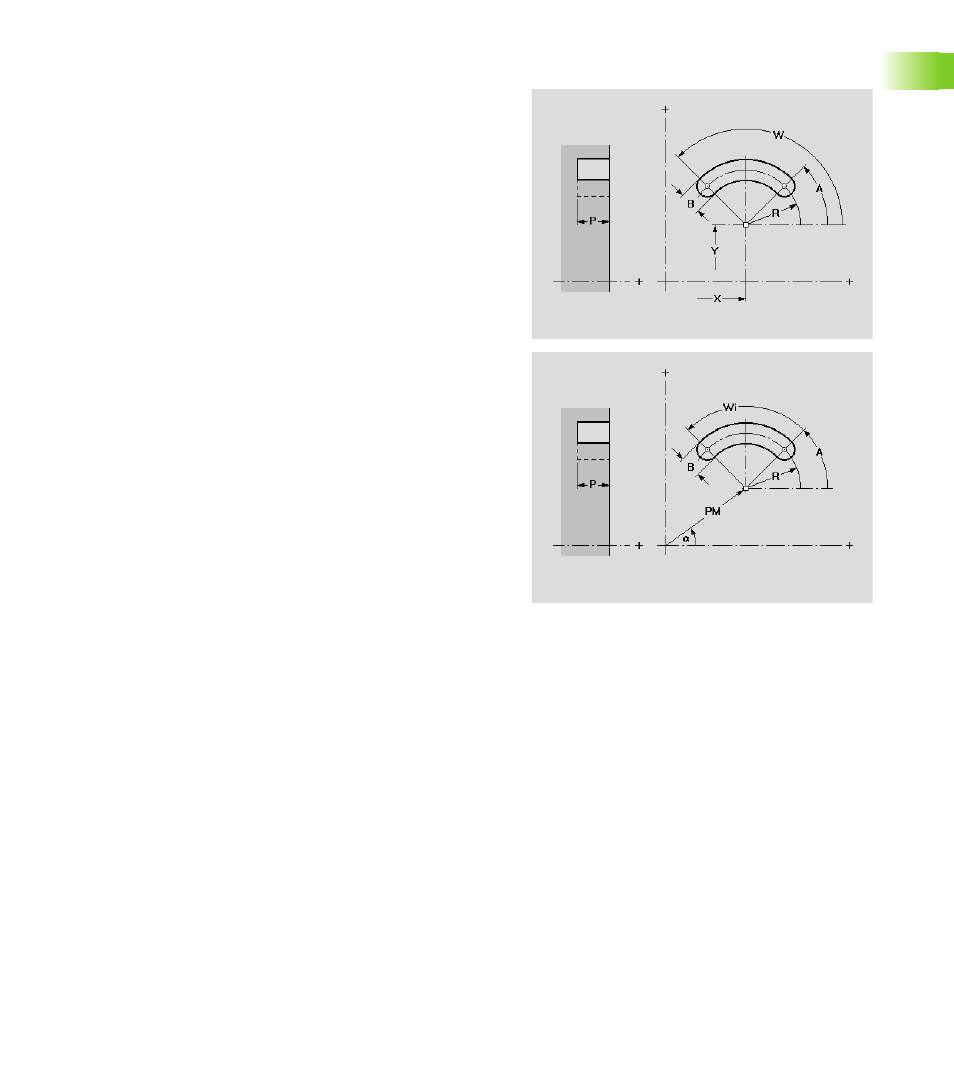

XY-Ebene: Zirkulare Nut
Die Funktion definiert eine zirkulare Nut in der XY-Ebene.
Parameter
X
Krümmungsmittelpunkt in kartesischen Koordinaten (Radius-
maß)
Y
Krümmungsmittelpunkt in kartesischen Koordinaten
PM
Krümmungsmittelpunkt in Polarkoordinaten
a
Krümmungsmittelpunkt in Polarkoordinaten (Bezug Winkel:
positive X-Achse)
A
Startwinkel der Nut (Bezug: X-Achse)
W
Endwinkel der Nut (Bezug: X-Achse)
R
Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
B
Nutbreite
P
Tiefe der Figur
