34
1
.6 DIN PLUS: K
o
nt
ur
en YZ-Ebene

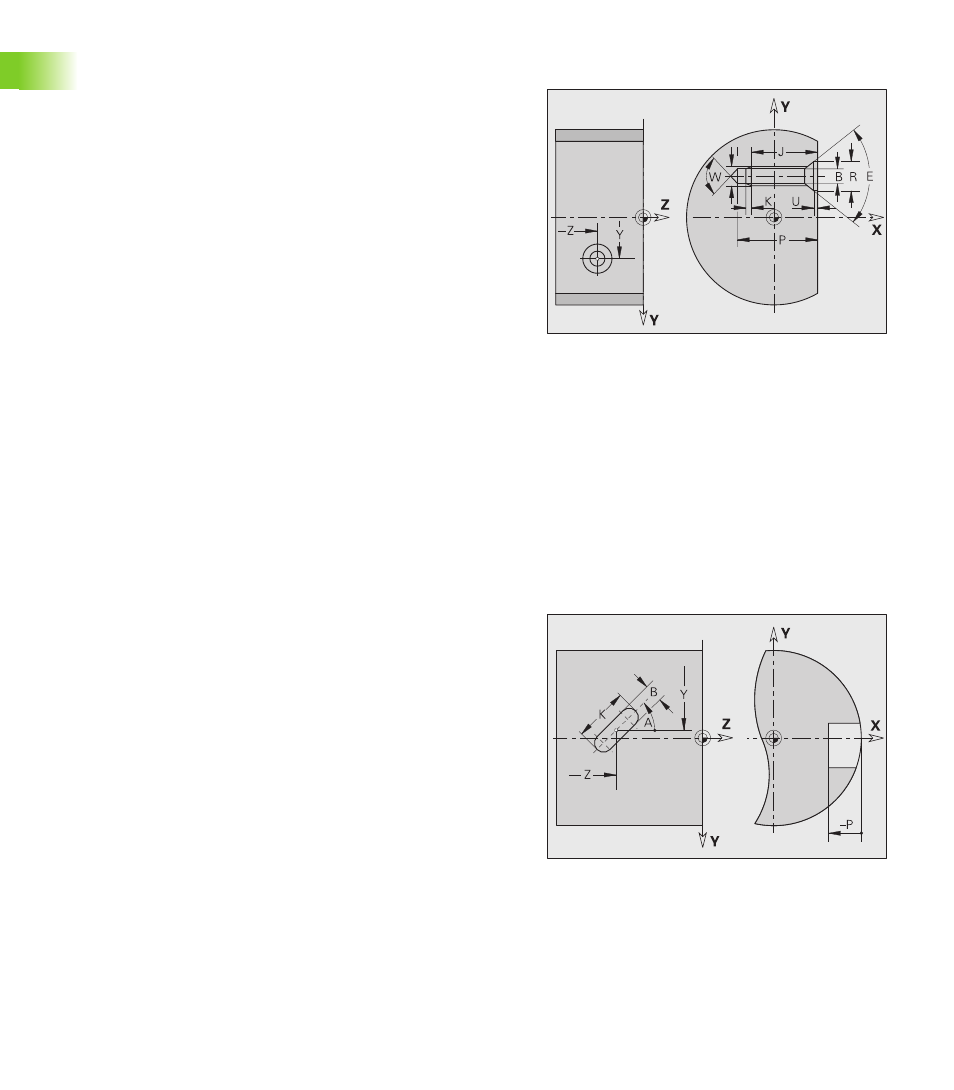

Bohrung G380-Geo
G380 definiert eine Einzelbohrung mit Senkung und Gewinde in der
YZ-Ebene.
Lineare Nut G381-Geo
G381 definiert eine lineare Nut in der YZ-Ebene.
Parameter
Y
Mittelpunkt Bohrung
Z Mittelpunkt Bohrung
B Bohrdurchmesser
P Bohrtiefe (ohne Bohrspitze)
W Spitzenwinkel (default: 180°)
R Senkdurchmesser
U Senktiefe
E Senkwinkel
I Gewindedurchmesser
J Gewindetiefe
K Gewindeanschnitt (Auslauflänge)
F Gewindesteigung
V Links- oder Rechtsgewinde (default: 0)
„ V=0: Rechtsgewinde
„ V=1: Linksgewinde
A Winkel zur X-Achse; Bereich: –90° < A < 90°
O Zentrierdurchmesser
Parameter
Y
Mittelpunkt der Nut
Z Mittelpunkt der Nut
X Referenzdurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „X“ aus G381 überschreibt „X“ aus Abschnittskennung
A Winkel zur Z-Achse (default: 0°)
K Nutlänge
B Nutbreite
P Tiefe der Tasche (default: „P“ aus G308)
