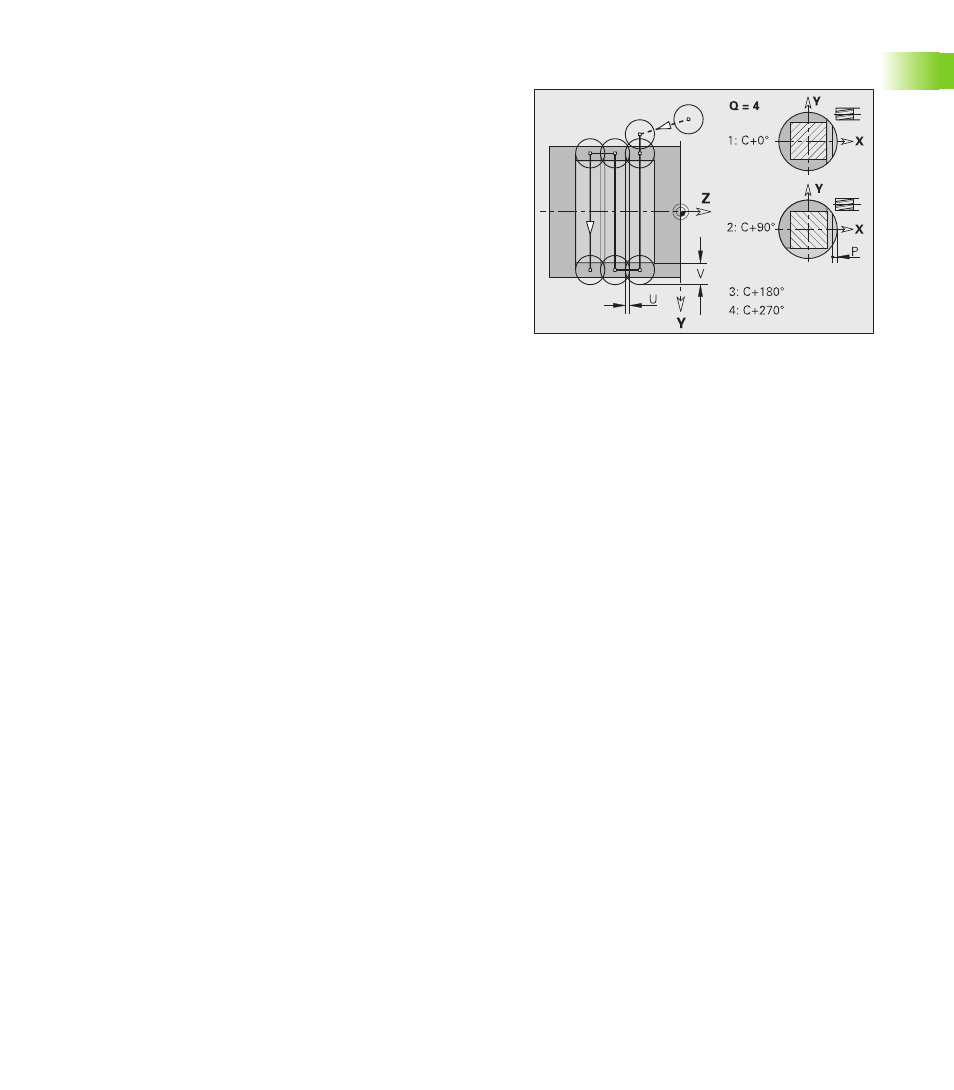

Mehrkantfräsen Schlichten G844
G844 schlichtet mit G477-Geo (XY- Ebene) oder G487-Geo (YZ-Ebene)
definierte Mehrkantflächen. Der Zyklus fräst von außen nach innen.
Die Zustellung erfolgt außerhalb des Materials.
Parameter
NS
Satznummer – Referenz auf Konturbeschreibung
H Fräslaufrichtung bezogen auf die Flankenbearbeitung
(default: 0)
„ H=0: Gegenlauf
„ H=1: Gleichlauf
P (Maximale) Frästiefe (Zustellung in der Fräsebene)
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V Überlauffaktor. Definiert den Betrag, um den der Fräser den
Außenradius überragen soll (default: 0,5).
Überlauf = V*Fräserdurchmesser
F Zustellvorschub für Tiefenzustellung (default: aktiver Vor-
schub)
J Rückzugsebene (default: zurück zur Startposition)
„ XY-Ebene: Rückzugsposition in Z-Richtung
„ YZ-Ebene: Rückzugsposition in X-Richtung (Durchmesser-
maß)
Zyklusablauf
1 Startposition (X, Y, Z, C) ist die Position vor dem Zyklus
2 Errechnet die Schnittaufteilung (Fräsebenen-Zustellung, Frästie-
fen-Zustellung) und die Spindelpositionen
3 Spindel dreht auf erste Position, der Fräser fährt auf Sicherheits-
abstand an und stellt für die erste Frästiefe zu
4 Fräst eine Ebene
5 Hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu
6 Wiederholt 4...5, bis die komplette Fläche gefräst ist
7 Werkzeug fährt entsprechend „Rückzugsebene J“ zurück; Spin-
del dreht auf nächste Position, der Fräser fährt auf Sicherheitsab-
stand an und stellt für die erste Fräsebene zu
8 Wiederholt 4...7, bis alle Mehrkantflächen gefräst sind
9 Fährt entsprechend „Rückzugsebene J“ zurück
