1.6 DIN PLUS: Konturen YZ-Ebene
Startpunkt Kontur G180-Geo
G180 definiert den Anfangspunkt einer Kontur in der YZ-Ebene.

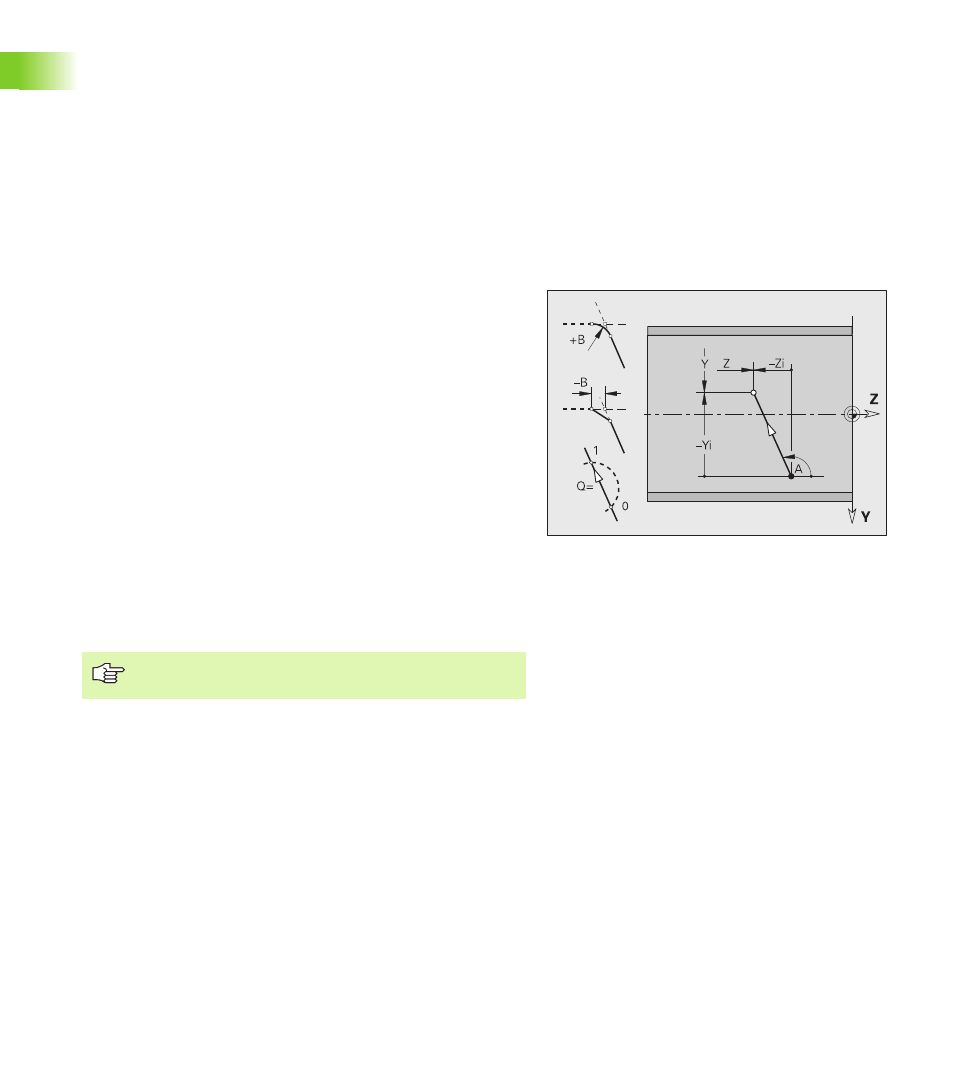

Linearelement G181-Geo
G181 definiert ein Linearelement in einer Kontur der YZ-Ebene.
Parameter
Y
Anfangspunkt Kontur
Z Anfangspunkt Kontur
Parameter
Y
Endpunkt
Z Endpunkt
A Winkel zur positiven Z-Achse
B Fase/Verrundung. Definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt,
wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
Programmierung Y, Z: absolut, inkremental, selbsthal-
tend oder „?“
