1.11 DIN PLUS (Y-Achse): Fräszyklen
Fläche fräsen Schruppen G841

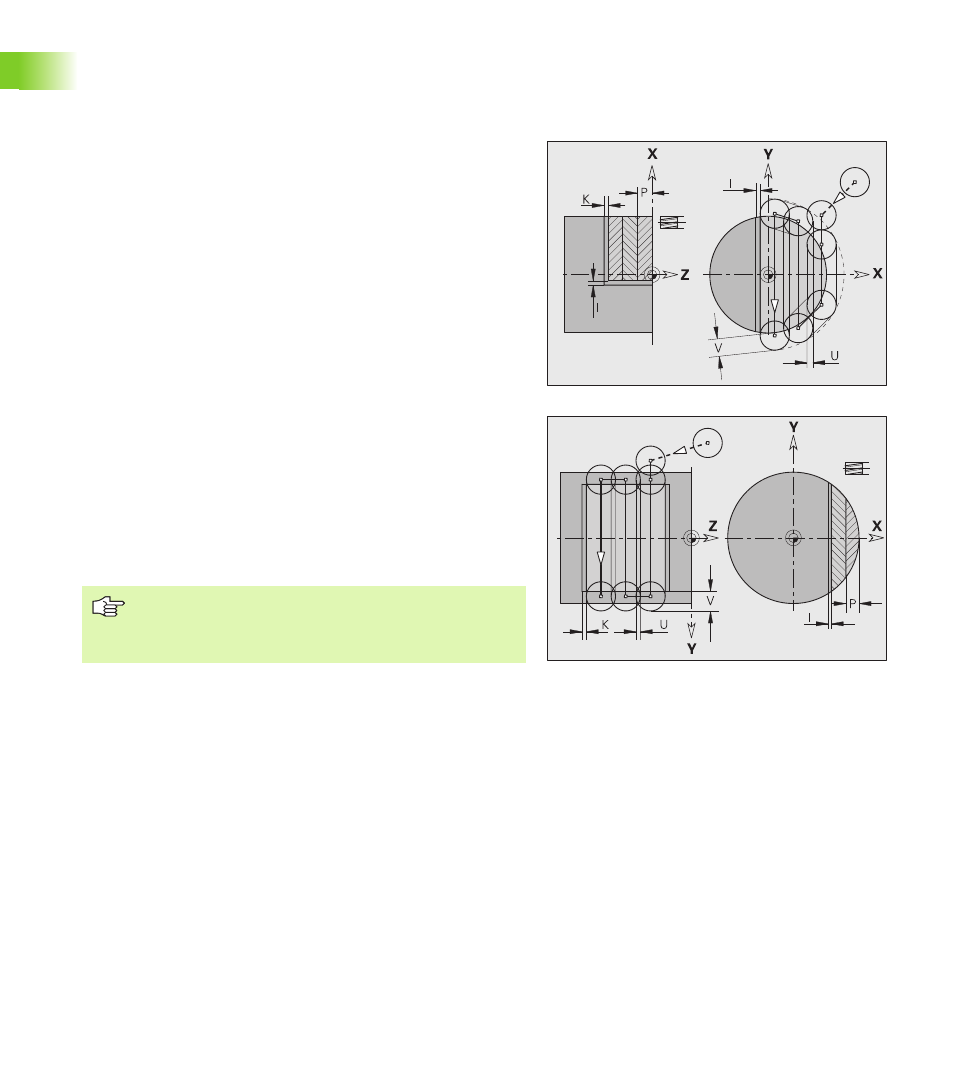

G841 schruppt mit G376-Geo (XY- Ebene) oder G386-Geo (YZ-Ebene)
definierte Flächen. Der Zyklus fräst von außen nach innen. Die Zustel-
lung erfolgt außerhalb des Materials.
Parameter
NS
Satznummer – Referenz auf die Konturbeschreibung
P (Maximale) Frästiefe (Zustellung in der Fräsebene)
I Aufmaß in X-Richtung
K Aufmaß in Z-Richtung
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V Überlauffaktor. Definiert den Betrag, um den der Fräser den
Außenradius überragen soll (default: 0,5).
Überlauf = V*Fräserdurchmesser
F Zustellvorschub für Tiefenzustellung (default: aktiver Vor-
schub)
J Rückzugsebene (default: zurück zur Startposition)
„ XY-Ebene: Rückzugsposition in Z-Richtung
„ YZ-Ebene: Rückzugsposition in X-Richtung (Durchmesser-
maß)
Aufmaße werden berücksichtigt:
„ G57: Aufmaß in X-, Z-Richtung
„ G58: äquidistantes Aufmaß in der Fräsebene
Zyklusablauf
1 Startposition (X, Y, Z, C) ist die Position vor dem Zyklus
2 Errechnet die Schnittaufteilung (Fräsebenen-Zustellung, Frästie-
fen-Zustellung)
3 Fährt auf Sicherheitsabstand an und stellt für die erste Frästiefe
zu
4 Fräst eine Ebene
5 Hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu
6 Wiederholt 4...5, bis die komplette Fläche gefräst ist
7 Fährt entsprechend „Rückzugsebene J“ zurück
