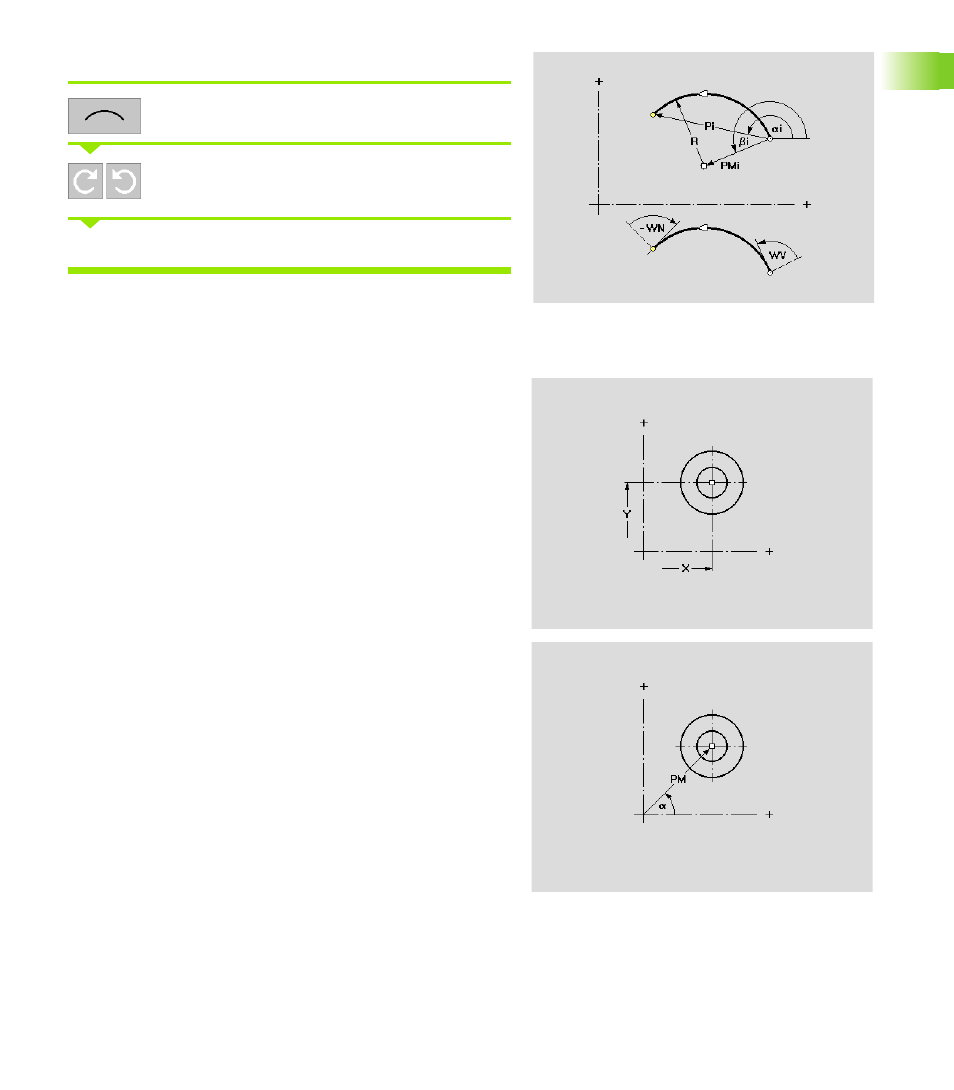

Zirkularelement definieren:
Bogenmenü aufrufen
Drehsinn des Bogens wählen
Bogen vermaßen und Übergang zum nächsten Element festlegen.
XY-Ebene: Einzelbohrung
Die Funktion definiert eine Einzelbohrung in der XY-Ebene, die fol-
gende Elemente enthalten kann:
„ Zentrierung
„ Kernbohrung
„ Senkung
„ Gewinde
Parameter Bezugspunkt der Bohrung
X
Position – Mittelpunkt in kartesischen Koordinaten (Radius-
maß)
Y Position – Mittelpunkt in kartesischen Koordinaten
PM Position – Mittelpunkt in Polarkoordinaten
a Position – Mittelpunkt in Polarkoordinaten (Bezug Winkel:
positive X-Achse)
