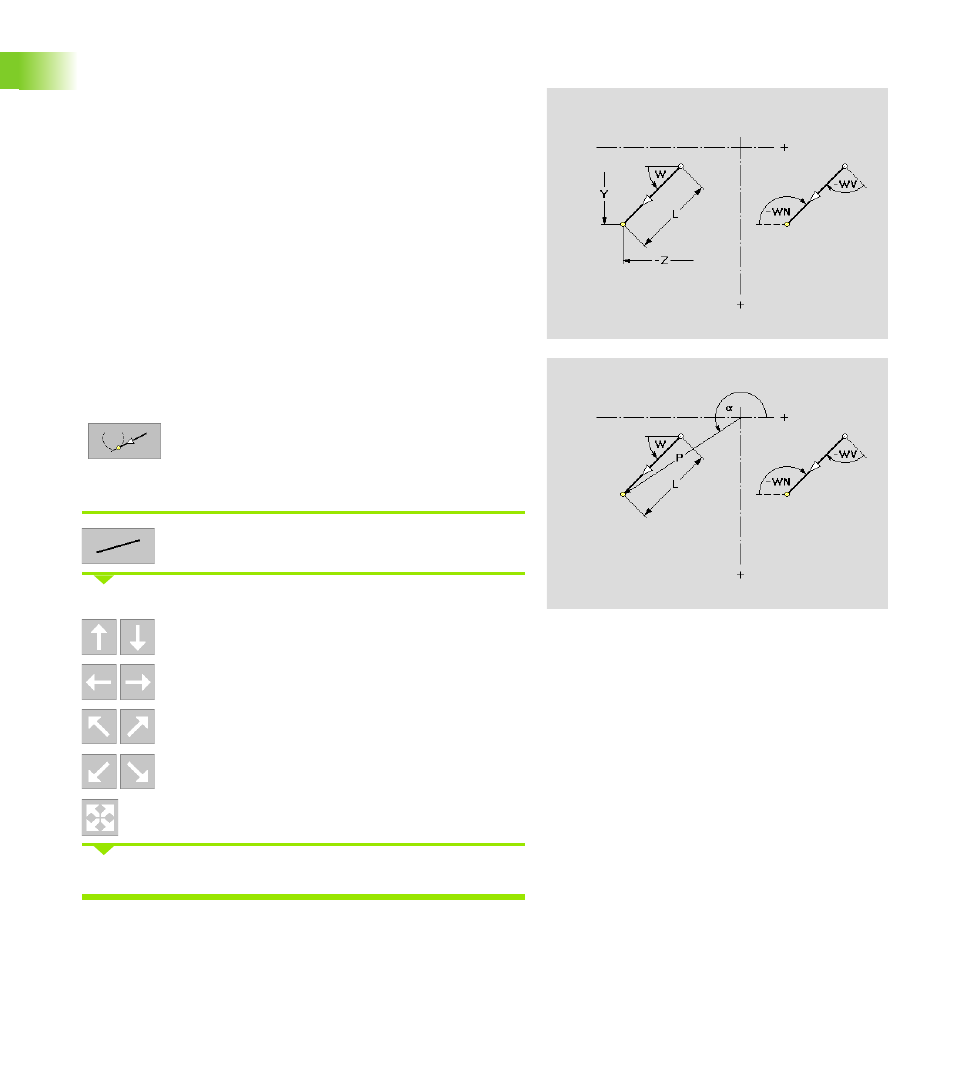

YZ-Ebene: Linearelement
Die Funktion definiert ein Linearelement in der YZ-Ebene.
Linearelement definieren:
Streckenmenü aufrufen
Richtung des Linearelements wählen:
Vertikale Strecke
Horizontale Strecke
Strecke im Winkel
Strecke im Winkel
Strecke in beliebiger Richtung
Strecke vermaßen und Übergang zum nächsten Element festlegen.
Parameter
Y
Endpunkt in kartesischen Koordinaten
Z
Endpunkt in kartesischen Koordinaten
Yi
Endpunkt inkremental
Zi
Endpunkt inkremental
P
Endpunkt in Polarkoordinaten
a
Endpunkt in Polarkoordinaten (Bezug Winkel: positive Z-
Achse)
W
Winkel der Strecke (Bezug: siehe Hilfebild)
WV
Winkel gegen den Uhrzeigersinn zum Vorgängerelement.
Bogen als Vorgängerelement: Winkel zur Tangente
WN
Winkel gegen den Uhrzeigersinn zum Nachfolgerelement.
Bogen als Nachfolgerelement: Winkel zur Tangente
L
Länge des Elements
tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen
