HEIDENHAIN CNC PILOT 4290 49
1
.1
0
DIN PLUS: Linear
- und Zir
k
ularw
e
g
e
1.10 DIN PLUS: Linear- und
Zirkularwege

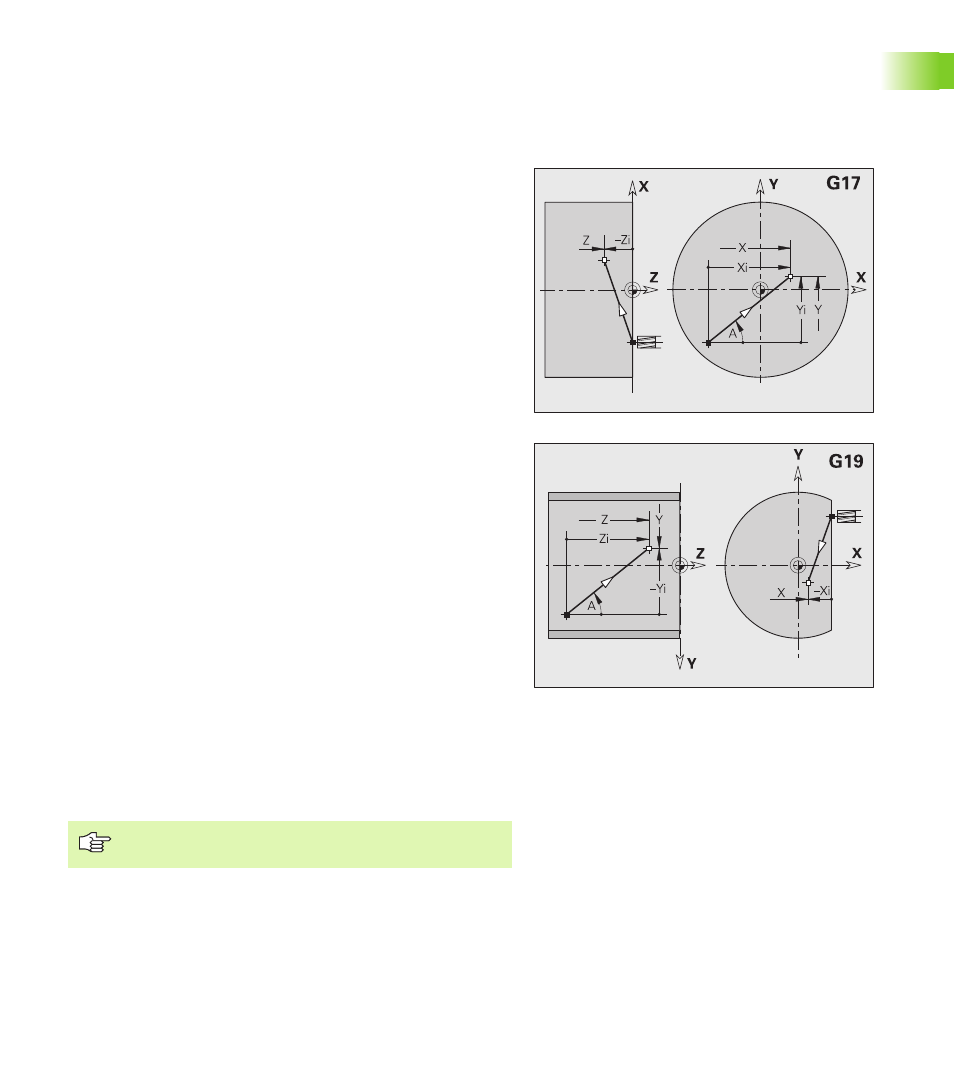

Fräsen: Linearbewegung G1
G1 verfährt linear im Vorschub zum „Endpunkt". G1 wird abhängig von
der Bearbeitungsebene ausgeführt:
„ G17 Interpolation in der XY-Ebene
„ Zustellung in Z-Richtung
„ Winkel A – Bezug: positive X-Achse
„ G18 Interpolation in der XZ-Ebene
„ Zustellung in Y-Richtung
„ Winkel A – Bezug: negative Z-Achse
„ G19 Interpolation in der YZ-Ebene
„ Zustellung in X-Richtung
„ Winkel A – Bezug: positive Z-Achse
Parameter
X
Endpunkt (Durchmessermaß)
Y Endpunkt
Z Endpunkt
A Winkel (Bezug: abhängig von der Bearbeitungsebene)
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt,
wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
E Sondervorschubfaktor für die Fase/ Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
Programmierung X, Y, Z: absolut, inkremental, selbsthal-
tend oder „?“
