Zirkulare Nut G372/G373-Geo

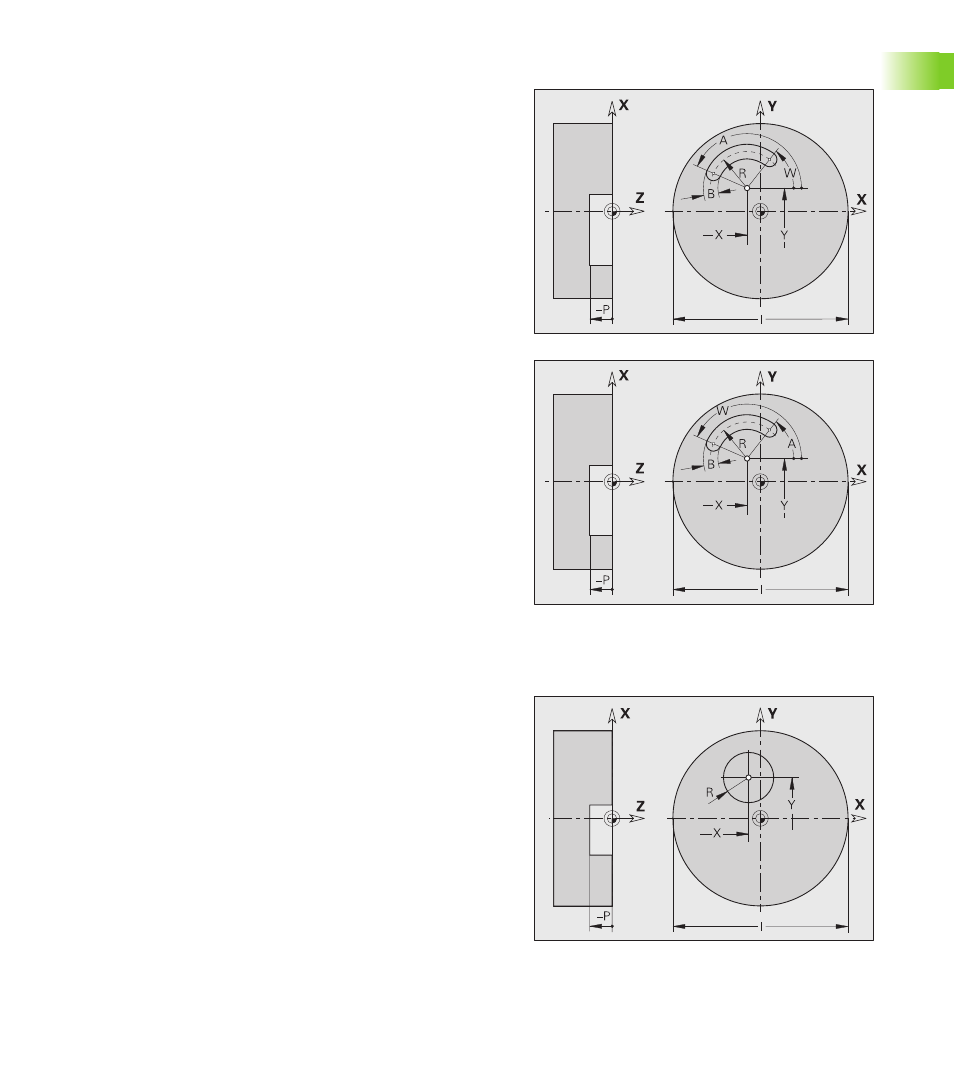

G372/G373 definiert eine zirkulare Nut in der XY-Ebene.
„ G372: zirkulare Nut im Uhrzeigersinn
„ G373: zirkulare Nut im Gegen-Uhrzeigersinn
Vollkreis G374-Geo
G374 definiert einen Vollkreis in der XY-Ebene.
Parameter
X
Krümmungsmittelpunkt der Nut (Radiusmaß)
Y Krümmungsmittelpunkt der Nut
R Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
A Anfangswinkel; Bezug: positive X-Achse (default: 0°)
W Endwinkel; Bezug: positive X-Achse (default: 0°)
B Nutbreite
P Tiefe/Höhe (default: „P“ aus G308)
„ P<0: Tasche
„ P>0: Insel
I Flächendurchmesser (zur Schnittbegrenzung)
„ keine Eingabe: „X“ aus Abschnittskennung
„ „I“ überschreibt „X“ aus Abschnittskennung
Parameter
X
Kreismittelpunkt (Radiusmaß)
Y Kreismittelpunkt
R Radius des Kreises
P Tiefe/Höhe (default: „P“ aus G308)
„ P<0: Tasche
„ P>0: Insel
I Flächendurchmesser (zur Schnittbegrenzung)
„ keine Eingabe: „X“ aus Abschnittskennung
„ „I“ überschreibt „X“ aus Abschnittskennung
