38
1
.6 DIN PLUS: K
o
nt
ur
en YZ-Ebene

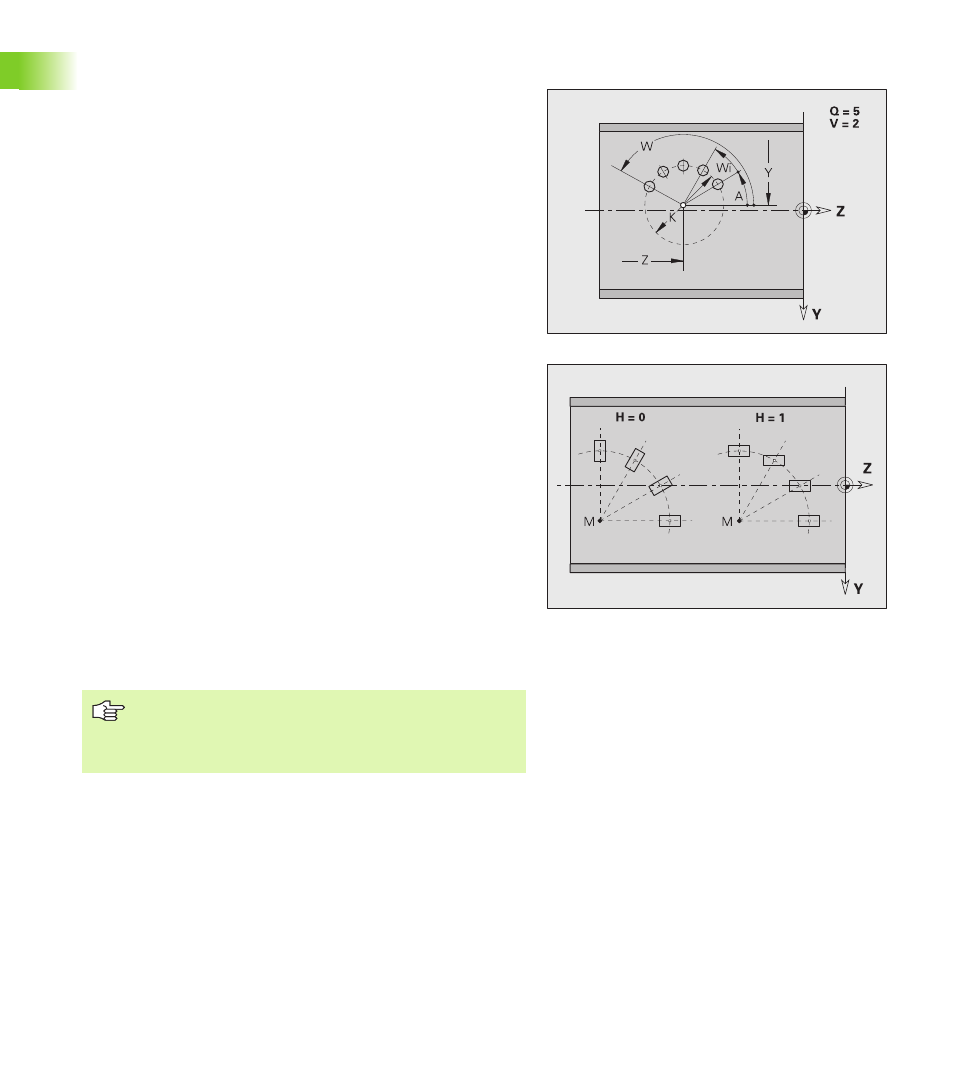

Muster zirkular YZ-Ebene G482-Geo
G482 definiert ein zirkulares Muster in der YZ-Ebene. G482 wirkt auf
die im Folgesatz definierte Figur (G380..385, G387).
Parameter
Q
Anzahl der Figuren
K Musterdurchmesser
A Anfangswinkel – Position erste Figur, Bezug: Z-Achse
(default: 0°)
W Endwinkel – Position letzte Figur; Bezug: Z-Achse
(default: 360°)
Wi Winkel zwischen zwei Figuren
V Richtung – Orientierung (default: 0)
„ V=0, ohne W: Vollkreisaufteilung
„ V=0, mit W: Aufteilung auf längerem Kreisbogen
„ V=0, mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: im Uhrzeigersinn)
„ V=1, mit W: im Uhrzeigersinn
„ V=1, mit Wi: Uhrzeigersinn (Vorzeichen von Wi ist ohne
Bedeutung)
„ V=2, mit W: gegen den Uhrzeigersinn
„ V=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von Wi
ist ohne Bedeutung)
Y Mittelpunkt Muster
Z Mittelpunkt Muster
H Lage der Figuren (default: 0)
„ H=0: Normallage, Figuren werden um den Kreismittelpunkt
gedreht (Rotation)
„ H=1: Originallage, Figurlage bezogen auf das Koordinaten-
system bleibt gleich (Translation)
„ Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt. Ausnahme zirkulare Nut.
„ Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Boh-
rung/Figur im Folgesatz auf, nicht die Musterdefinition.
