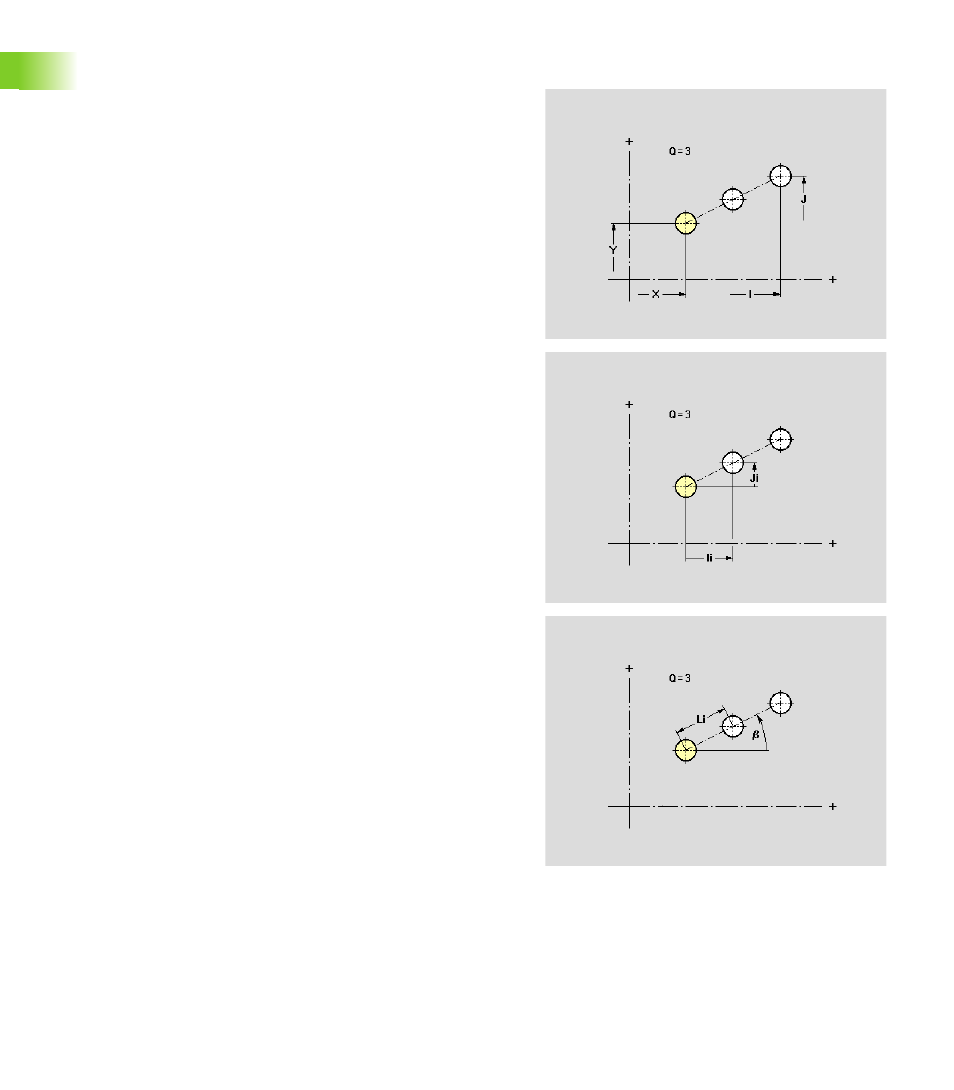

XY-Ebene: Lineares Bohrmuster
Die Funktion definiert ein lineares Bohrmuster in der XY-Ebene.
Parameter
X
Anfangspunkt Muster in kartesischen Koordinaten (Radius-
maß)
Y
Anfangspunkt Muster in kartesischen Koordinaten
a
Anfangspunkt Muster in Polarkoordinaten (Bezug Winkel:
positive X-Achse)
P
Anfangspunkt Muster in Polarkoordinaten
Q
Anzahl der Bohrungen
I
Endpunkt Muster in kartesischen Koordinaten (Radiusmaß)
J
Endpunkt Muster in kartesischen Koordinaten
Ii
Abstand zwischen zwei Bohrungen in X-Richtung
Ji
Abstand zwischen zwei Bohrungen in Y-Richtung
b
Winkel Längsachse des Musters (Bezug: X-Achse)
L
Gesamtlänge Muster
Li
Abstand zwischen zwei Bohrungen (Musterabstand)
Beschreibung der Bohrung (siehe “XY-Ebene: Einzelboh-
rung” auf Seite 77)
