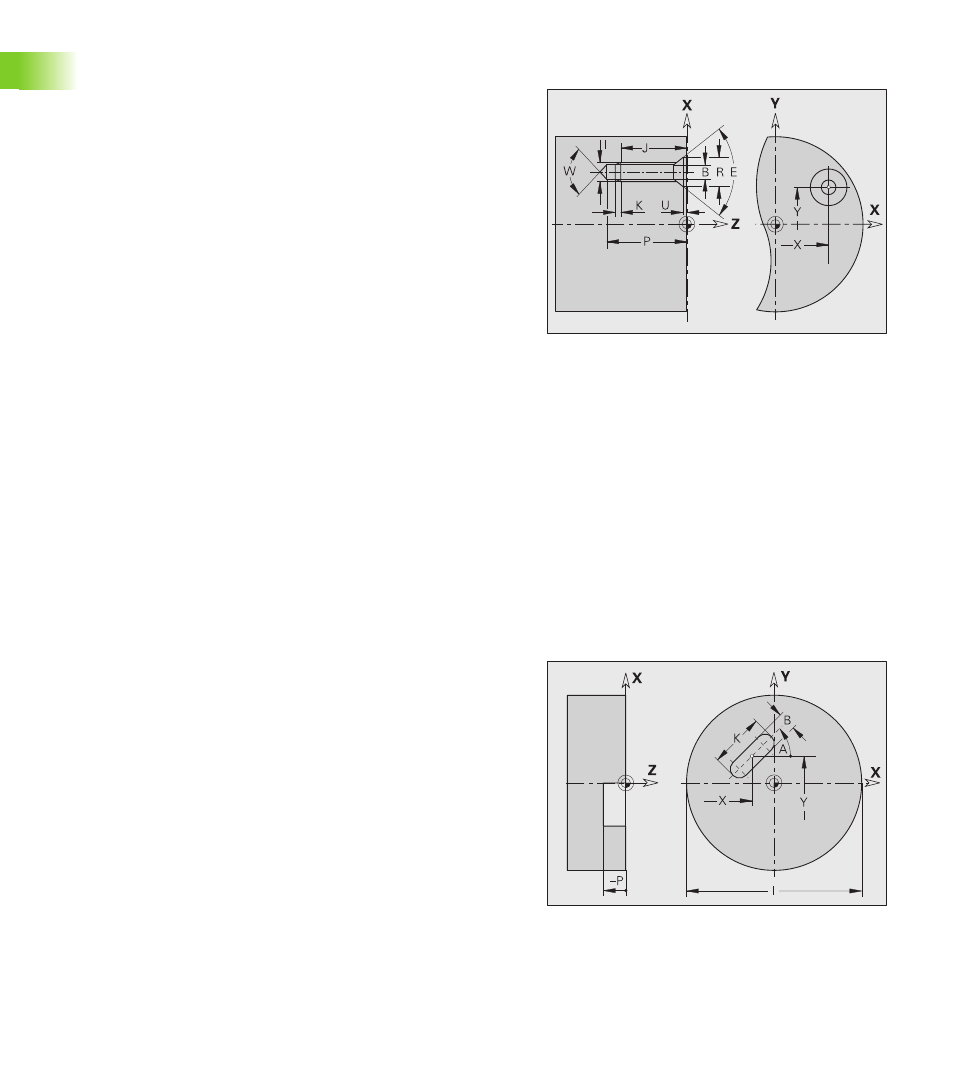

Bohrung G370-Geo
G370 definiert eine Bohrung mit Senkung und Gewinde in der XY-
Ebene.
Lineare Nut G371-Geo
G371 definiert eine lineare Nut in der XY-Ebene.
Parameter
X
Mittelpunkt Bohrung (Radiusmaß)
Y
Mittelpunkt Bohrung
B
Bohrdurchmesser
P
Bohrtiefe (ohne Bohrspitze)
W
Spitzenwinkel (default: 180°)
R
Senkdurchmesser
U
Senktiefe
E
Senkwinkel
I
Gewindedurchmesser
J
Gewindetiefe
K
Gewindeanschnitt (Auslauflänge)
F
Gewindesteigung
V
Links- oder Rechtsgewinde (default: 0)
V=0: Rechtsgewinde
V=1: Linksgewinde
A
Winkel zur Z-Achse. Neigung der Bohrung
Stirnseite (Bereich: –90° < A < 90°) – default: 0°
Rückseite (Bereich: 90° < A < 270°) – default: 180°
O
Zentrierdurchmesser
Parameter
X
Mittelpunkt der Nut (Radiusmaß)
Y
Mittelpunkt der Nut
K
Nutlänge
B
Nutbreite
A
Winkel Längsachse der Nut (Bezug: positive X-Achse) –
default: 0°
P
Tiefe/Höhe (default: „P“ aus G308)
P<0: Tasche
P>0: Insel
I
Flächendurchmesser (zur Schnittbegrenzung)
Keine Eingabe: „X“ aus Abschnittskennung
„I“ überschreibt „X“ aus Abschnittskennung
