YZ-Ebene: Zirkulare Nut

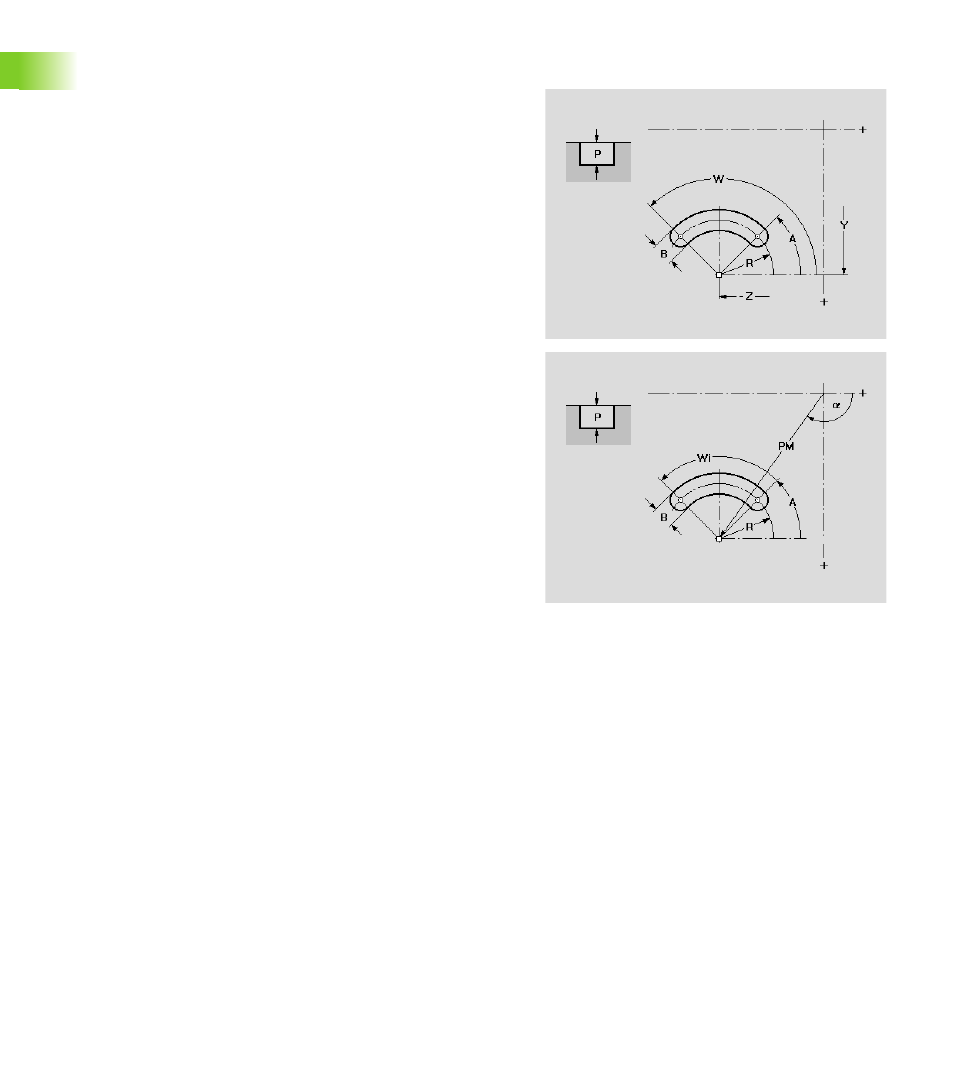

Die Funktion definiert eine zirkulare Nut in der YZ-Ebene.
Parameter
Y
Krümmungsmittelpunkt in kartesischen Koordinaten
Z
Krümmungsmittelpunkt in kartesischen Koordinaten
PM
Krümmungsmittelpunkt in Polarkoordinaten
a
Krümmungsmittelpunkt in Polarkoordinaten (Bezug Winkel:
positive Z-Achse)
A
Startwinkel der Nut (Bezug: Z-Achse)
W
Endwinkel der Nut (Bezug: Z-Achse)
R
Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
B
Nutbreite
P
Tiefe der Figur
