Gravieren YZ-Ebene G804
G804 graviert Zeichenfolgen in linearer Anordnung auf der YZ-Ebene.
Den zu gravierenden Text geben sie als Zeichenfolge in das Feld „ID“
ein.
Umlaute und Sonderzeichne, die Sie im DIN Editor nicht eingeben kön-
nen, definieren Sie Zeichen für Zeichen in „NS“. Ist in „ID“ ein Text
und in „NS“ ein Zeichen definiert, wird zuerst der Text und dann das
Zeichen graviert.
G804 graviert ab der Startposition, bzw. ab der aktuellen Position,
wenn Sie keine Startposition angeben.
Beispiel: Wird ein Schriftzug mit mehreren Aufrufen graviert, geben
Sie beim ersten Aufruf die Startposition vor. Die weiteren Aufrufe pro-
grammieren Sie ohne Startposition.
Zeichentabelle: siehe Benutzer-Handbuch
Parameter
ID
Text. Zu gravierender Text ()
NS Zeichen-Nummer. ASCII-Code des zu gravierenden Zeichens
Z Startpunkt
Y Startpunkt
X Fräsgrund (Durchmessermaß). X-Position, auf die zum Fräsen
zugestellt wird.
I Rückzugsdurchmesser. X-Position, auf die zum Positionieren
zurückgezogen wird.
H Schrifthöhe. Höhe der Zeichen in [mm]

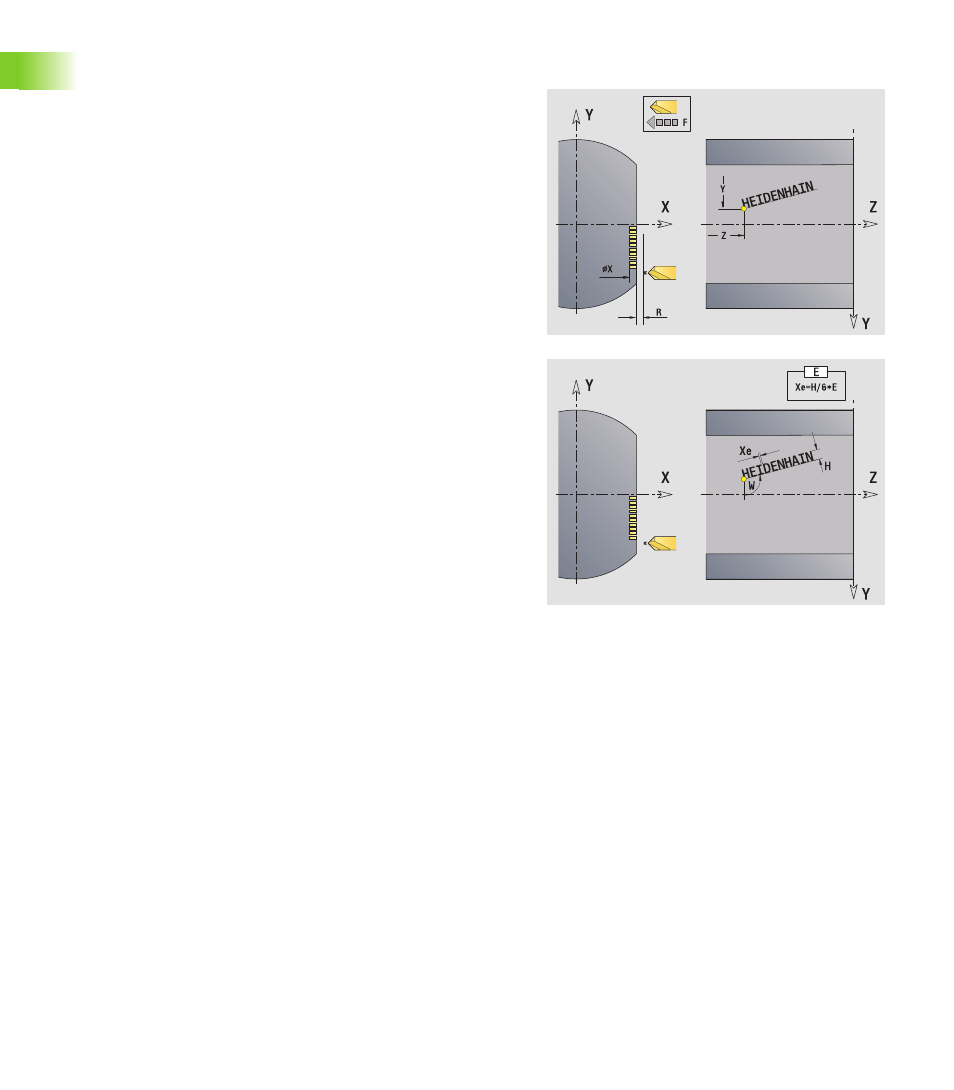

W Lagewinkel des Schriftzugs. Beispiele:
„ 0°: von –Y nach +Y
„ 90°: von –Z nach +Z (siehe Bild)
E Abstandsfaktor. Der Abstand zwischen den Zeichen wird
nach folgender Formel berechnet: H / 6 * E
F Ab Software-Version 625 952-05:
Zustellvorschub-Faktor (Vorschub = aktueller Vorschub * F)
