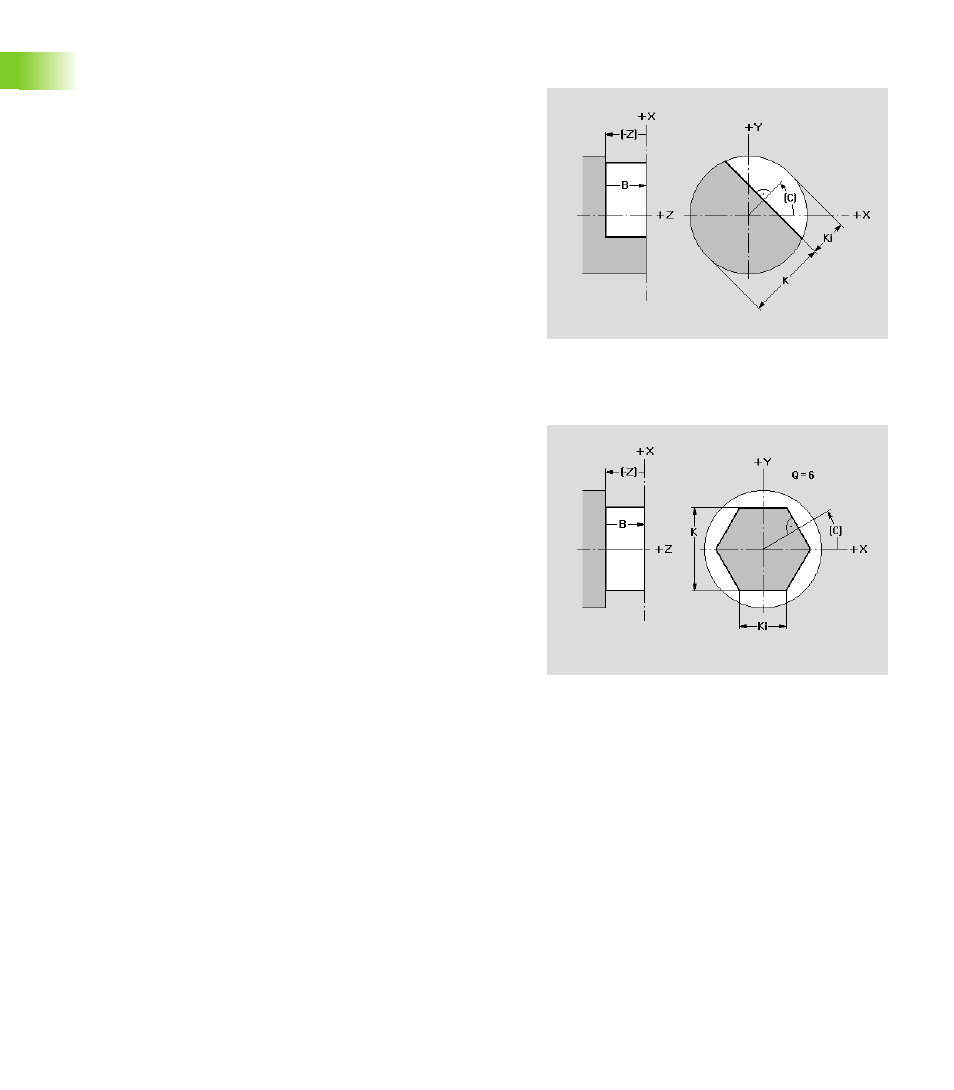

XY-Ebene: Einzelfläche
Die Funktion definiert eine Einzelfläche in der XY-Ebene.
XY-Ebene: Mehrkantflächen
Die Funktion definiert Mehrkantflächen in der XY-Ebene.
Parameter
Ki
Tiefe (zu fräsendes Material)
K Restdicke (bleibendes Material)
B Breite (Bezug: Referenzkante Z)
„ B<0: Fläche geht in negative Z-Richtung
„ B>0: Fläche geht in positive Z-Richtung
Parameter
Q
Flächenanzahl (Q >= 2)
K Schlüsselweite (Innenkreisdurchmesser)
Ki Kantenlänge
B Breite (Bezug: Referenzkante Z)
„ B<0: Fläche geht in negative Z-Richtung
„ B>0: Fläche geht in positive Z-Richtung
