92
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene
Zirkularelement definieren:
Bogenmenü aufrufen
Drehsinn des Bogens wählen
Bogen vermaßen und Übergang zum nächsten Element festlegen.

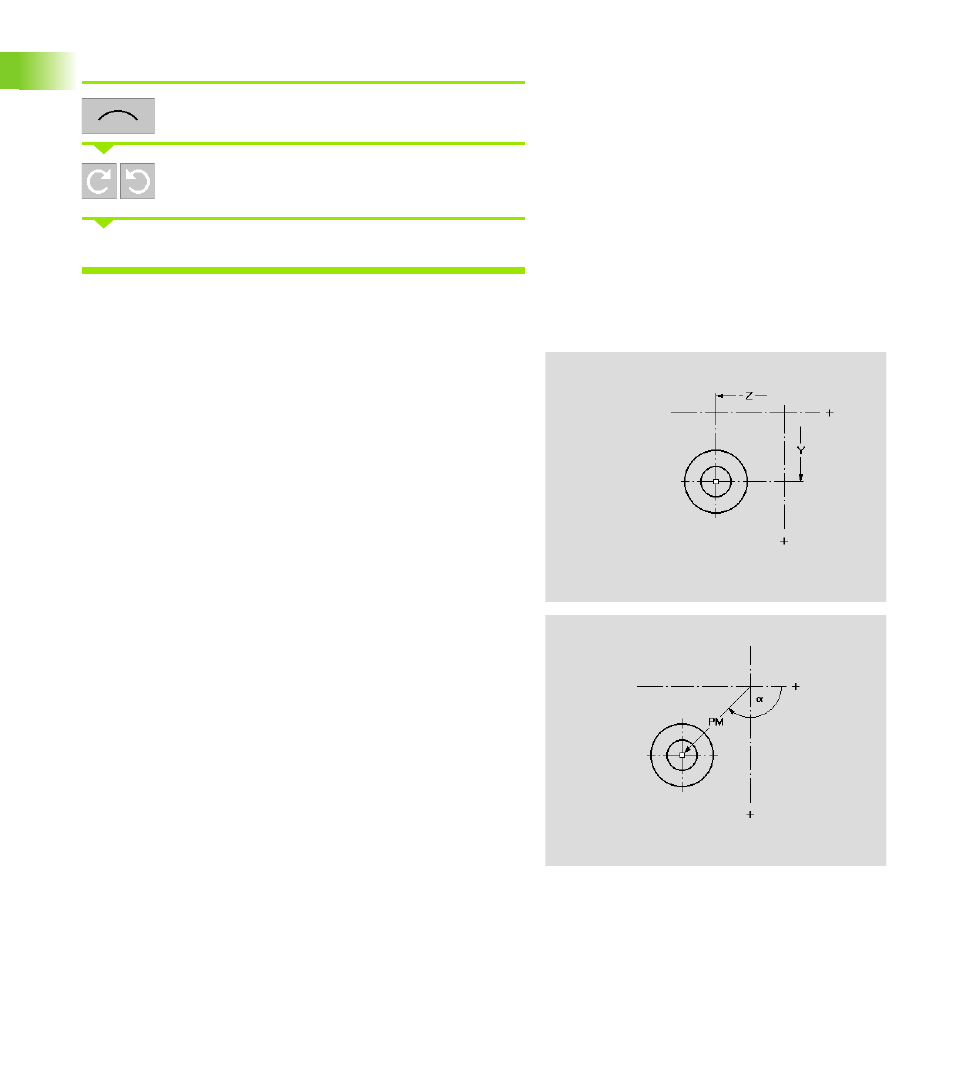

YZ-Ebene: Einzelbohrung
Die Funktion definiert eine Einzelbohrung in der YZ-Ebene, die fol-
gende Elemente enthalten kann:
Zentrierung
Kernbohrung
Senkung
Gewinde
Parameter Bezugspunkt der Bohrung
Y
Position - Mittelpunkt in kartesischen Koordinaten
Z
Position - Mittelpunkt in kartesischen Koordinaten
PM
Position - Mittelpunkt in Polarkoordinaten
a
Position - Mittelpunkt in Polarkoordinaten (Bezug Winkel:
positive Z-Achse)
