.6 DIN PLUS: K
o
nt
ur
en YZ-Ebene
Muster linear YZ-Ebene G481-Geo

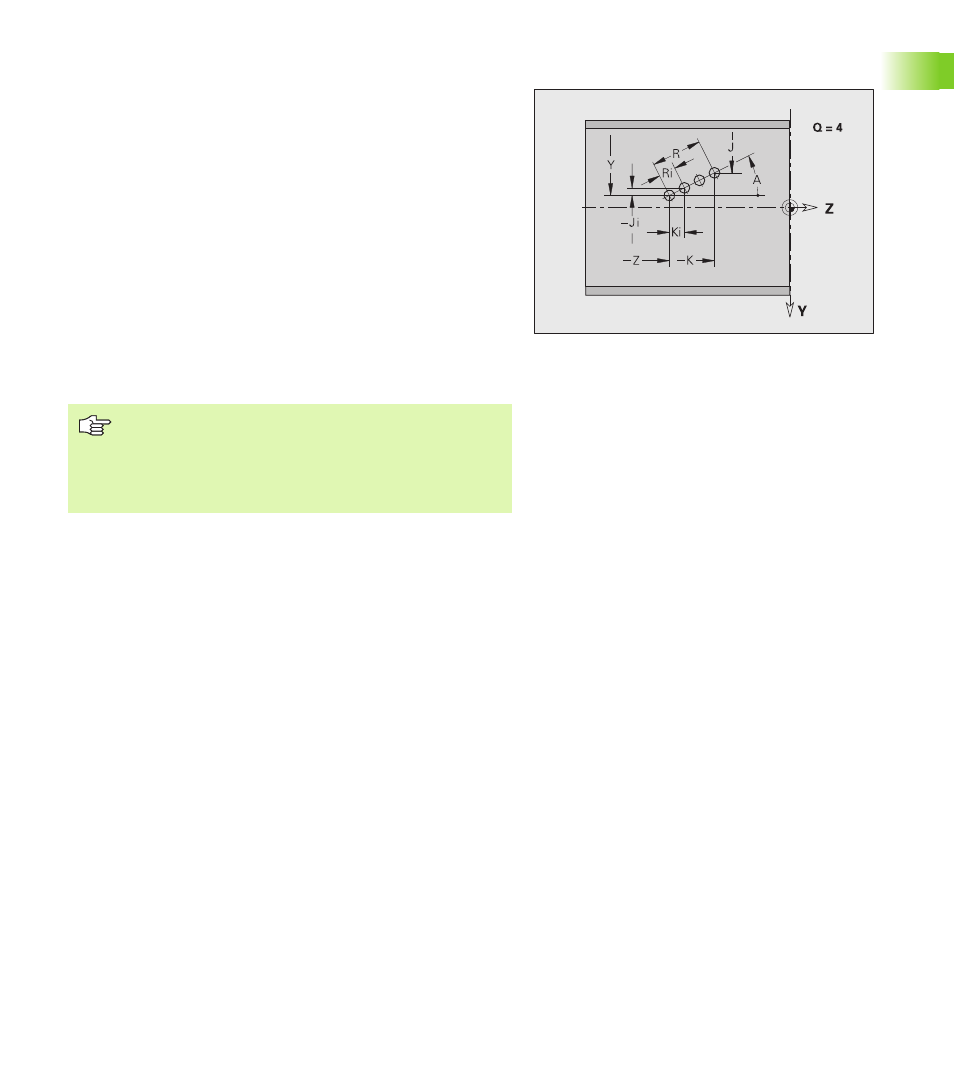

G481 definiert ein lineares Muster in der YZ-Ebene. G481 wirkt auf die
im Folgesatz definierte Figur (G380..385, G387).
Parameter
Q
Anzahl der Figuren
Y
Anfangspunkt Muster
Z
Anfangspunkt Muster
J
Endpunkt Muster (Y-Richtung)
K
Endpunkt Muster (Z-Richtung)
Ji
Abstand zwischen zwei Figuren (in Y-Richtung)
Ki
Abstand zwischen zwei Figuren (in Z-Richtung)
A
Winkel Längsachse des Musters (Bezug: positive Z-Achse)
R
Gesamtlänge Muster
Ri
Abstand zwischen zwei Figuren (Musterabstand)
Programmierhinweise
Die Bohrung/Figur im Folgesatz ohne Mittelpunkt pro-
grammieren.
Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Boh-
rung/Figur im Folgesatz auf, nicht die Musterdefinition.
