24
1
.5 DIN PLUS: K
o
nt
ur
en XY
-Ebene
1.5 DIN PLUS: Konturen XY-Ebene
Startpunkt Kontur G170-Geo
G170 definiert den Anfangspunkt einer Kontur in der XY-Ebene.

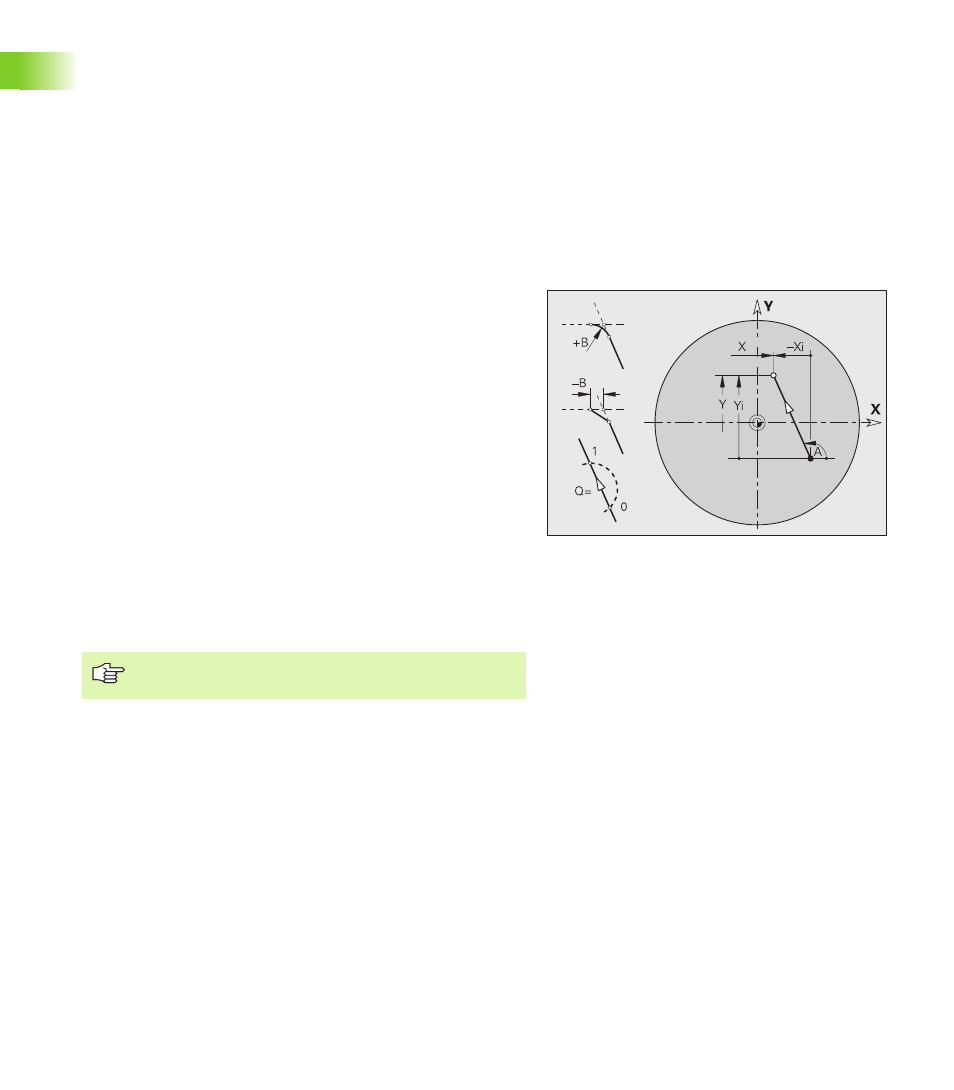

Linearelement G171-Geo
G171 definiert ein Linearelement in einer Kontur der XY-Ebene.
Parameter
X
Anfangspunkt Kontur (Radiusmaß)
Y Anfangspunkt Kontur
Parameter
X
Endpunkt (Radiusmaß)
Y Endpunkt
A Winkel zur positiven X-Achse
B Fase/Verrundung. Definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt,
wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
Programmierung X, Y: absolut, inkremental, selbsthal-
tend oder „?“
