HEIDENHAIN CNC PILOT 4290 61
1
.1
1
DIN PLUS (Y
-A
c
h
se): F
räszyklen

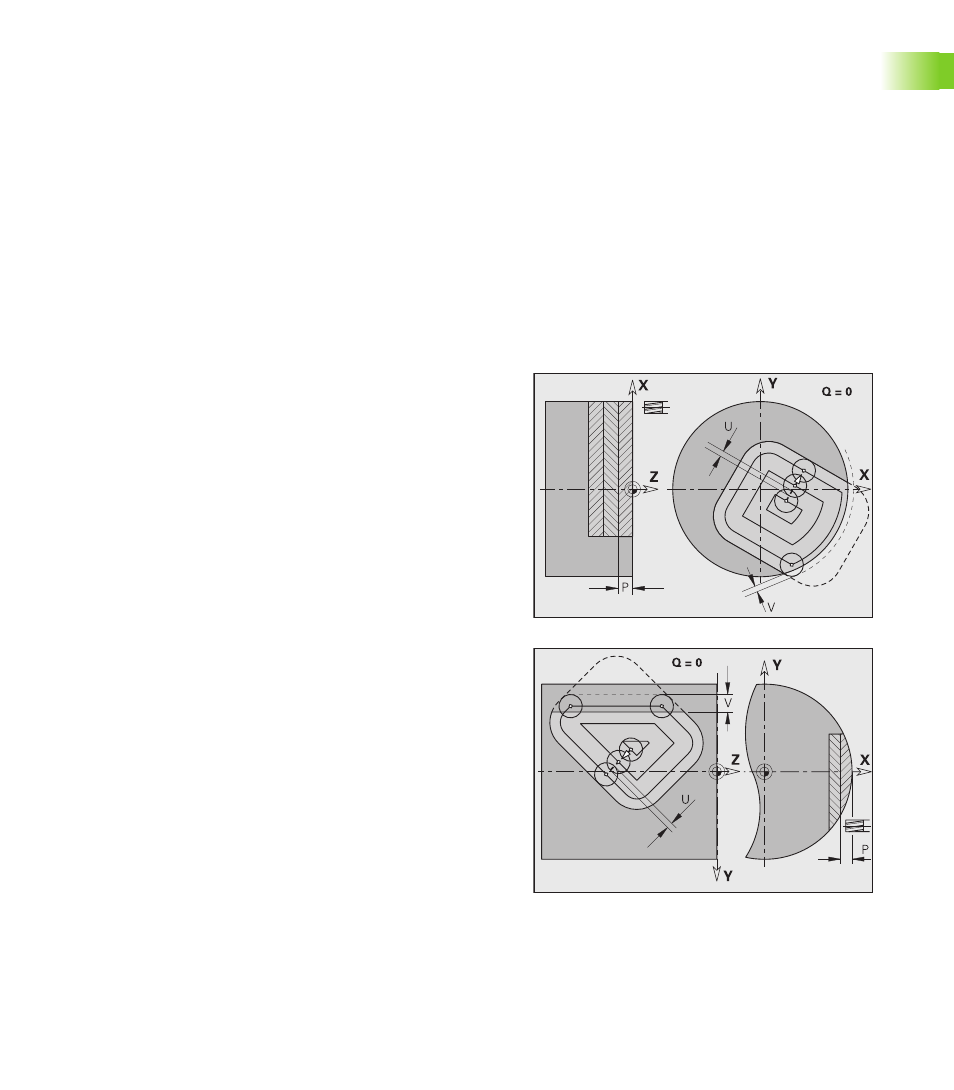

Taschenfräsen Schlichten G846 (Y-Achse)
G846 schlichtet in der XY- oder YZ-Ebene definierte geschlossene
Konturen der Programmabschnitte:
„ STIRN_Y
„ RUECKSEITE_Y
„ MANTEL_Y
Die Fräsrichtung beeinflussen Sie mit der „Fräslaufrichtung H“, der
„Bearbeitungsrichtung Q“ und der Drehrichtung des Fräsers.
Zyklusablauf
1 Startposition (X, Y, Z, C) ist die Position vor dem Zyklus
2 Errechnet die Schnittaufteilung (Fräsebenen-Zustellung, Frästie-
fen-Zustellung); errechnet die Eintauchwege bei pendelnden oder
helikalen Eintauchen.
3 Fährt auf Sicherheitsabstand an und stellt für die erste Frästiefe
zu
4 Fräst eine Ebene
5 Hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu
6 Wiederholt 4...5, bis die komplette Fläche gefräst ist
7 Fährt entsprechend „Rückzugsebene J“ zurück
Parameter – Fräsen
NS
Satznummer – Referenz auf die Konturbeschreibung
P (Maximale) Frästiefe (Zustellung in der Fräsebene)
R Radius Ein-/Ausfahrbogen (default: 0)
„ R=0: Das Konturelement wird direkt angefahren. Die
Zustellung erfolgt auf dem Anfahrpunkt oberhalb der Fräse-
bene, danach erfolgt die senkrechte Tiefen-Zustellung.
„ R>0: Der Fräser fährt einen Ein-/Ausfahrbogen, der tangen-
tial an das Konturelement anschließt.
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V Überlauffaktor, wenn die Fräskontur die Drehkontur überragt:
„ 0: die definierte Kontur wird komplett gefräst
„ 0 < V <= 1: Überlauf = V*Fräserdurchmesser
H Fräslaufrichtung (default: 0)
„ H=0: Gegenlauf
„ H=1: Gleichlauf
F Zustellvorschub für Tiefenzustellung (default: aktiver Vor-
schub)
