Fräsen: Zirkularbewegung G12, G13 – absolute
Mittelpunktvermassung

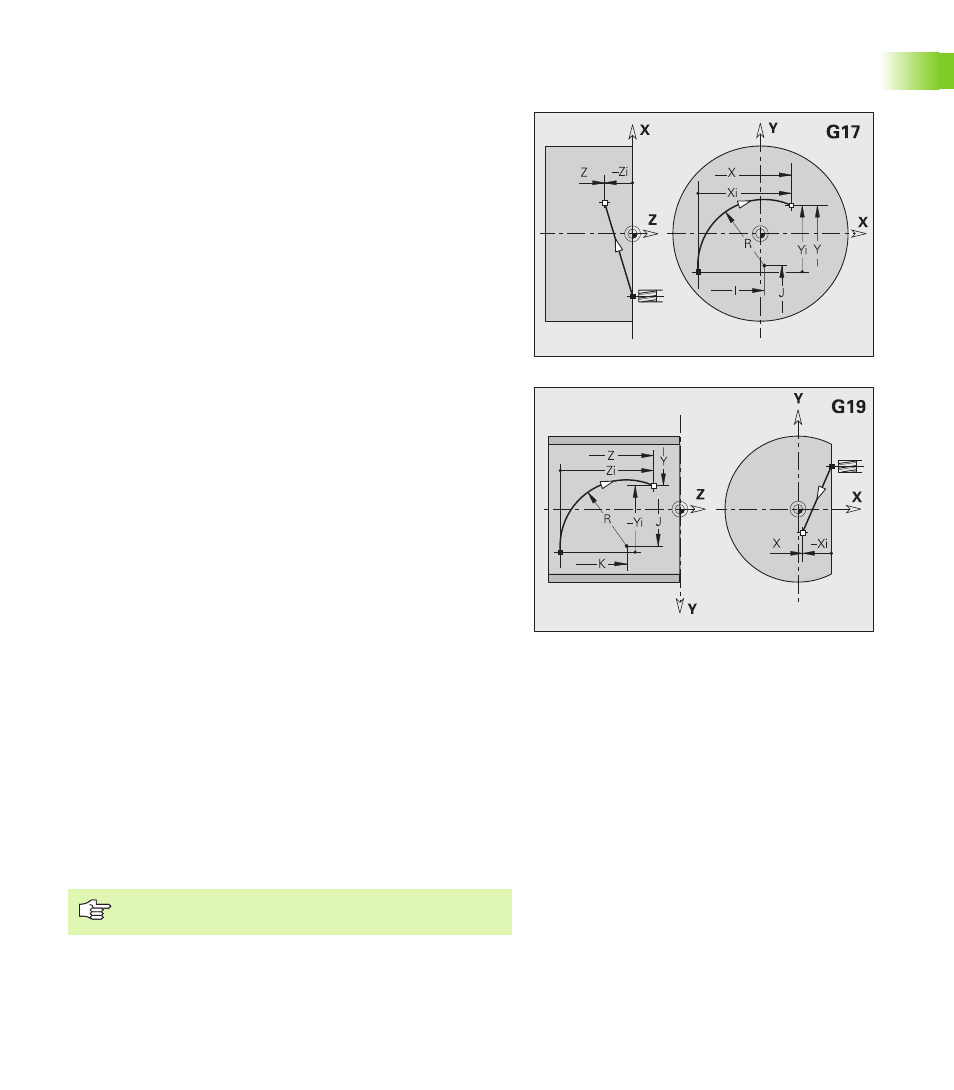

G12/G13 verfährt zirkular im Vorschub zum „Endpunkt".
G12/G13 werden abhängig von der Bearbeitungsebene ausgeführt:
„ G17 Interpolation in der XY-Ebene
„ Zustellung in Z-Richtung
„ Mittelpunktsdefinition: mit I, J
„ G18 Interpolation in der XZ-Ebene
„ Zustellung in Y-Richtung
„ Mittelpunktsdefinition: mit I, K
„ G19 Interpolation in der YZ-Ebene
„ Zustellung in X-Richtung
„ Mittelpunktsdefinition: mit J, K
Ist der Kreismittelpunkt nicht programmiert, berechnet der CNC
PILOT den Mittelpunkt, der den kürzesten Kreisbogen ergibt.
Parameter
X
Endpunkt (Durchmessermaß)
Y Endpunkt
Z Endpunkt
I Mittelpunkt absolut (Radiusmaß)
J Mittelpunkt absolut
K Mittelpunkt absolut
R Radius
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt,
wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
E Sondervorschubfaktor für die Fase/ Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
Programmierung X, Y, Z: absolut, inkremental, selbsthal-
tend oder „?“
