XY-Ebene: Lineare Nut

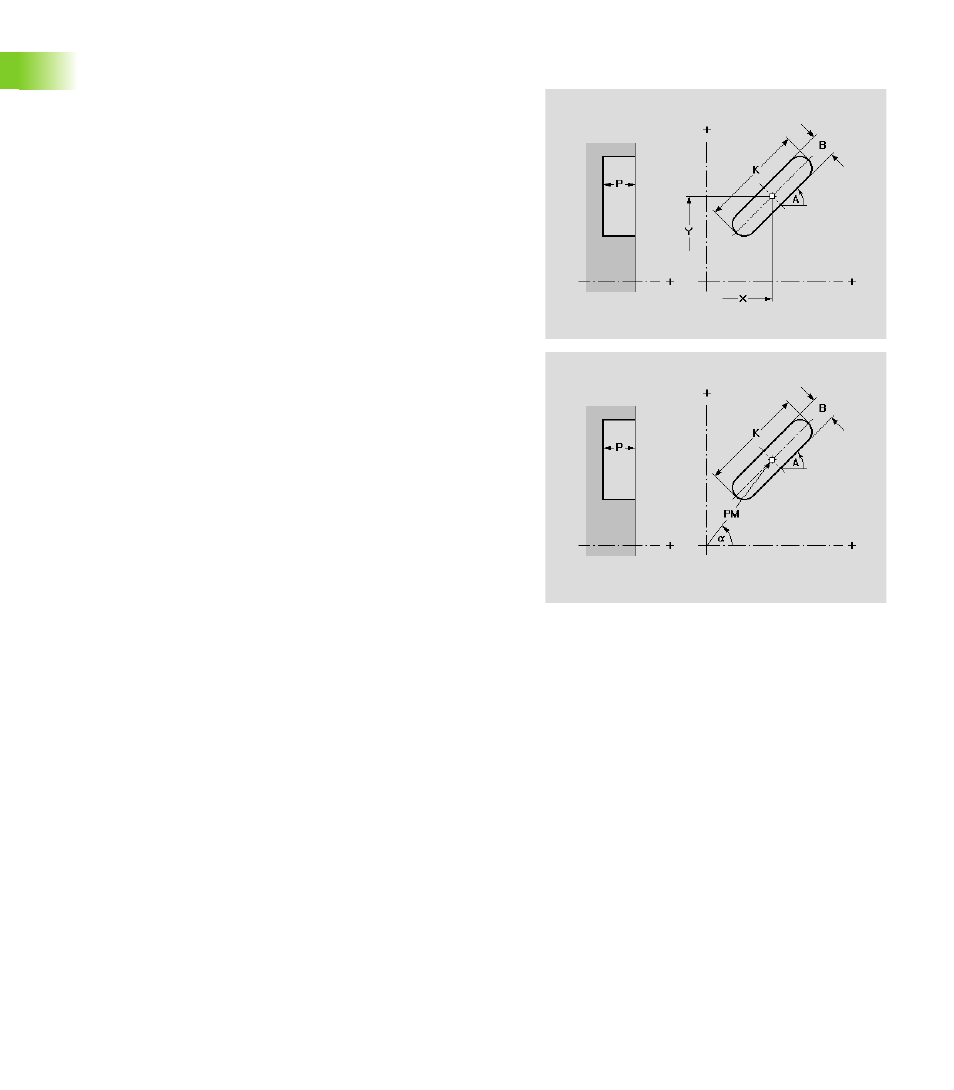

Die Funktion definiert eine lineare Nut in der XY-Ebene.
Parameter
X
Mittelpunkt in kartesischen Koordinaten (Radiusmaß)
Y
Mittelpunkt in kartesischen Koordinaten
PM
Mittelpunkt in Polarkoordinaten
a
Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive X-
Achse)
A
Winkel Längsachse der Nut (Bezug: X-Achse)
K
Nutlänge
B
Nutbreite
P
Tiefe der Figur
