HEIDENHAIN CNC PILOT 4290 33
1
.6 DIN PLUS: K
o
nt
ur
en YZ-Ebene

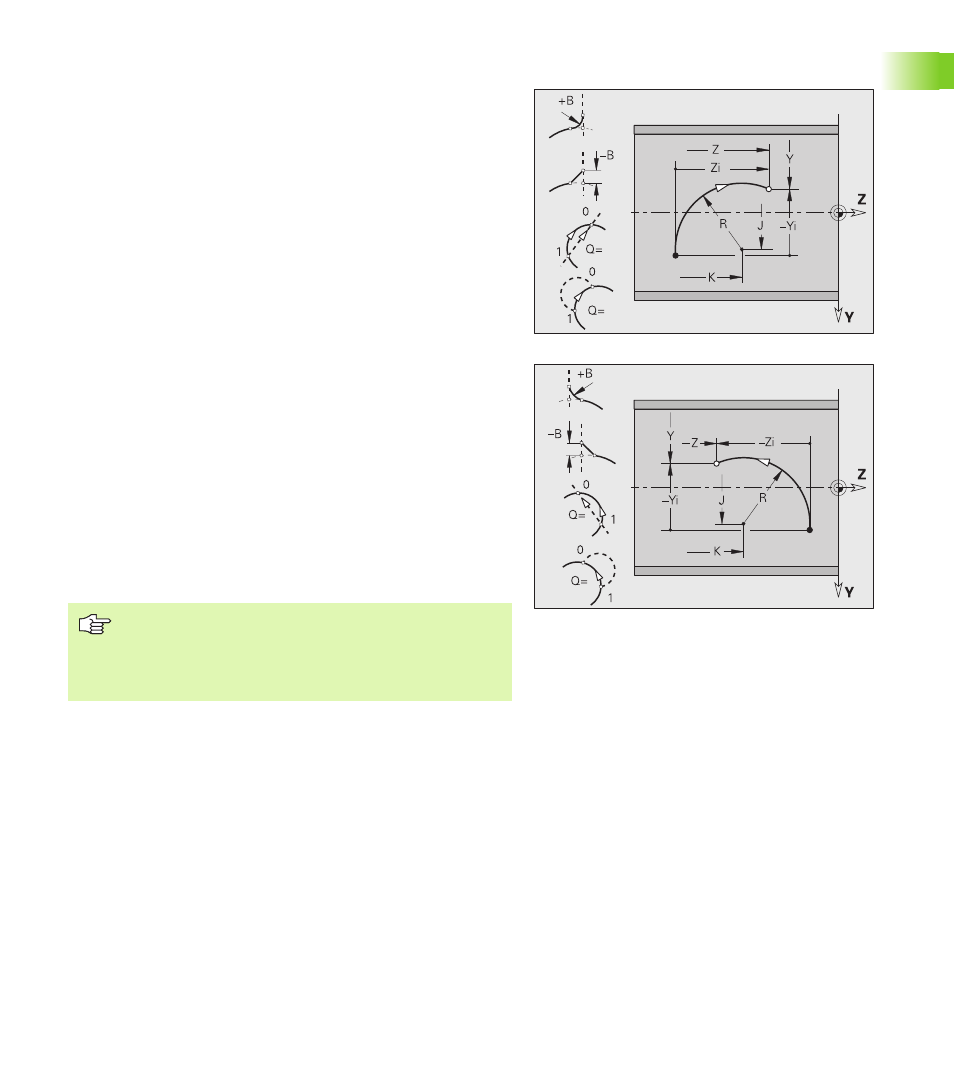

Kreisbogen G182/G183-Geo
G182/G183 definiert einen Kreisbogen in einer Kontur der YZ-Ebene.
Drehrichtung: siehe Hilfebild
Parameter
Y
Endpunkt (Radiusmaß)
Z Endpunkt
J Mittelpunkt (Y-Richtung)
K Mittelpunkt (Z-Richtung)
R Radius
B Fase/Verrundung. Definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt,
wenn Sie eine Fase/Verrundung angeben.
„ keine Eingabe: tangentialer Übergang
„ B=0: nicht tangentialer Übergang
„ B>0: Radius der Rundung
„ B<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
„ Bei Übergang auf Strecke gilt:
„ Q=0: naher Schnittpunkt
„ Q=1: entfernter Schnittpunkt
„ Bei Übergang auf Kreisbogen gilt:
„ Q=0: entfernter Schnittpunkt
„ Q=1: naher Schnittpunkt
Programmierung
„ Y, Z: absolut, inkremental, selbsthaltend oder „?“
„ J, K: absolut oder inkremental
„ Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
