HEIDENHAIN CNC PILOT 4290 67
1
.1
1
DIN PLUS (Y
-A
c
h
se): F
räszyklen
Abwälzfräsen G808
Ab Software-Version 625 952-05.

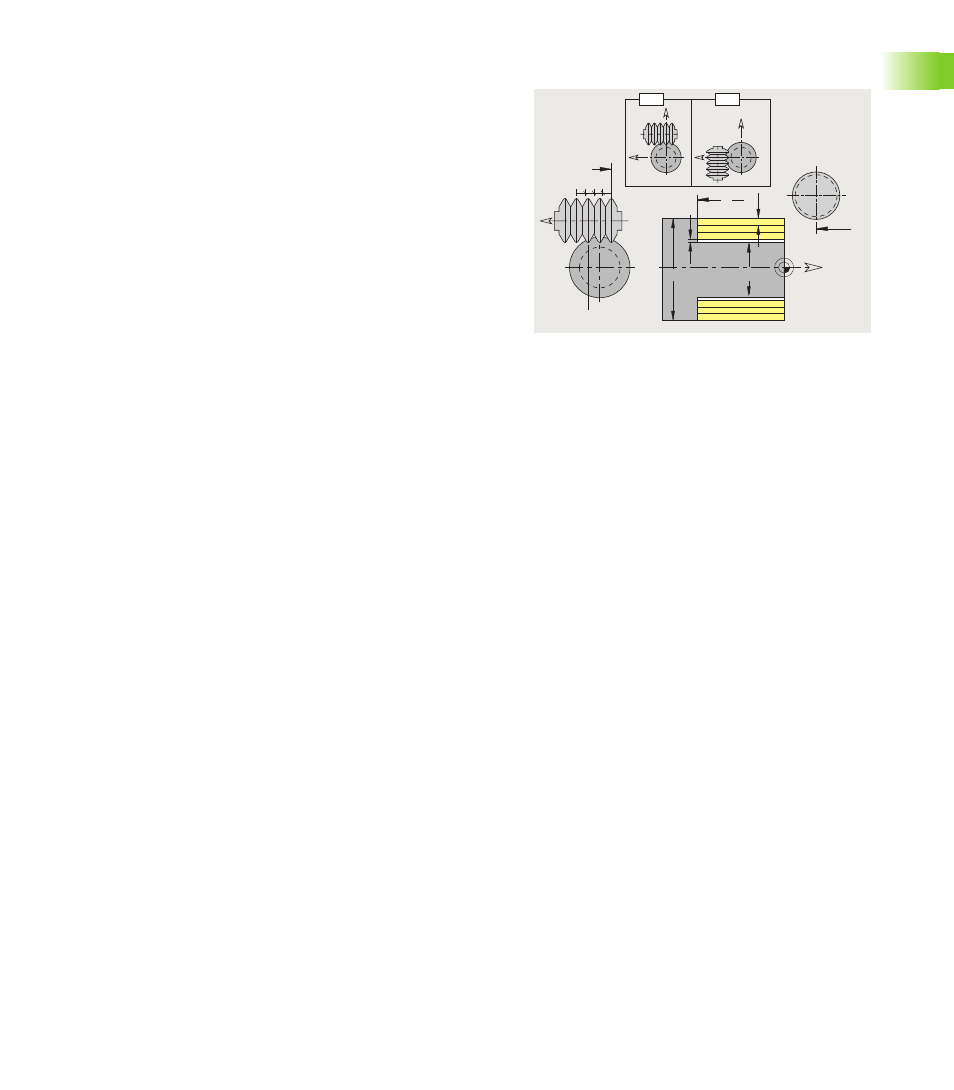

G808 fräst von „Startpunkt Z“ bis „Endpunkt K“ein Zahnradprofil. In
W geben Sie die Winkelstellung des Werkzeugs an.
Wird ein Aufmaß programmiert, dann wird das Abwälzfräsen in Vorbe-
arbeitung und anschließendem Schlichten aufgeteilt.
In den Parametern O, R und V legen Sie das „Versetzen“ des Werk-
zeugs fest. Mit dem Versetzen um R erreichen Sie einen gleichmäßi-
gen Verschleiß des Abwälzfräsers.
Z
K P
I
A
Y
Y=0
O
R R R R
V=4
B
Z
Y
X
X
Y
H=0 H=1
Parameter
Z
Startpunkt
K Endpunkt
A Fußkreisdurchmesser
B Kopfkreisdurchmesser
W Winkelstellung
J Zähnezahl Werkstück
D Drehrichtung des Werkstücks
„ 3: M3
„ 4: M4
S Schnittgeschwindigkeit [m/min]
P Maximale Zustellung
F Vorschub pro Umdrehung
I Aufmaß
E Schlichtvorschub
O Shift Startposition
R Shiftbetrag
V Shiftanzahl
H Zustellachse
„ 0: die Zustellung erfolgt in X-Richtung
„ 1: die Zustellung erfolgt in Y-Richtung
Q Werkstück-Spindel
„ 0: Spindel 0 (Hauptspindel) hält das Werkstück
„ 3: Spindel 3 (Gegenspindel) hält das Werkstück
U Übersetzungsverhältnis des Werkzeugs
