76

1

.15 TURN PLUS: K

o

nt

ur

en XY

-Ebene

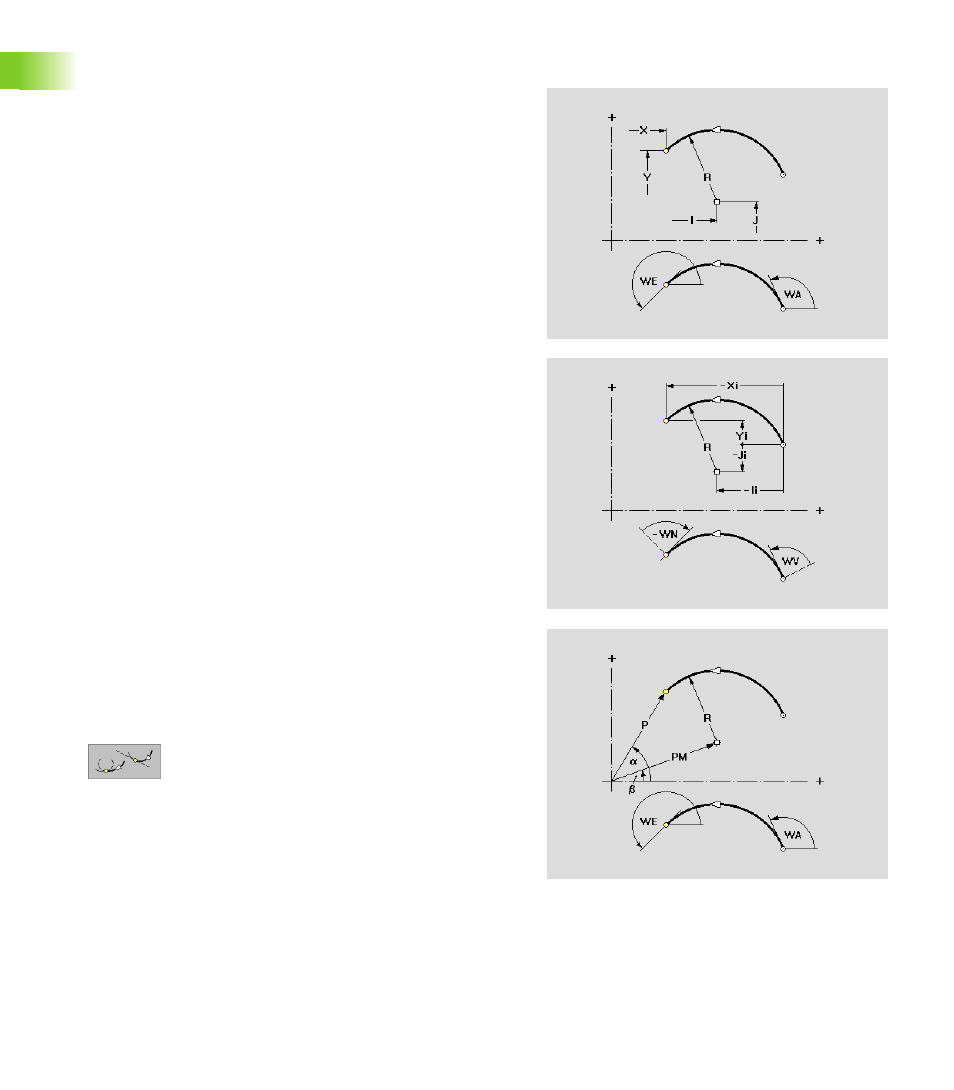

XY-Ebene: Bogen

Die Funktion definiert ein Zirkularelement in der XY-Ebene.

Parameter
Endpunkt Bogen

X

Endpunkt in kartesischen Koordinaten (Radiusmaß)

Y

Endpunkt in kartesischen Koordinaten

Xi

Endpunkt inkremental

Yi

Endpunkt inkremental

P

Endpunkt in Polarkoordinaten

a

Endpunkt in Polarkoordinaten (Bezug Winkel: positive X-
Achse)

Pi

Endpunkt polar, inkremental (linearer Abstand Anfang- bis
Endpunkt)

ai

Endpunkt polar, inkremental (Bezug: Winkel zwischen
gedachter Linie im Anfangspunkt, parallel zur X-Achse und
Linie Anfangspunkt – Endpunkt)

Mittelpunkt Bogen

XM

Mittelpunkt in kartesischen Koordinaten (Radiusmaß)

YM

Mittelpunkt in kartesischen Koordinaten

XMi

Mittelpunkt inkremental

YMi

Mittelpunkt inkremental

PM

Mittelpunkt in Polarkoordinaten

b

Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive X-
Achse)

PMi

Mittelpunkt polar, inkremental (linearer Abstand Anfang- bis
Endpunkt)

bi

Mittelpunkt polar, inkremental (Bezug: Winkel zwischen
gedachter Linie im Anfangspunkt, parallel zur X-Achse und
Linie Anfangspunkt – Endpunkt)

Weitere Parameter

R

Radius des Bogens

tangential/nicht tangential: Übergang zum nächsten
Konturelement festlegen

WA

Winkel zwischen positiver X-Achse und Tangente im Start-
punkt des Bogens

WE

Winkel zwischen positiver X-Achse und Tangente im End-
punkt des Bogens

WV

Winkel gegen den Uhrzeigersinn zwischen Vorgängerele-
ment und Tangente im Startpunkt des Bogens. Bogen als
Vorgängerelement: Winkel zur Tangente

WN

Winkel gegen den Uhrzeigersinn zwischen Tangente im End-
punkt des Bogens und Nachfolgerelement. Bogen als Nach-
folgerelement: Winkel zur Tangente
