1.7 DIN PLUS: Bearbeitungsebenen
Legen Sie die Bearbeitungsebene fest, wenn Sie Bohr- oder Fräsbear-
beitungen mit der Y-Achse programmieren.
Ohne programmierte Bearbeitungsebene geht der CNC PILOT von
einer Drehbearbeitung bzw. einer Fräsbearbeitung mit der C-Achse
aus (G18 XZ-Ebene).
Ab Software-Version 625 952-05: Am Ende eines Bearbeitungspro-
gramms (M30, M99) wird die Bearbeitungsebene wieder auf G18
zurückgesetzt.

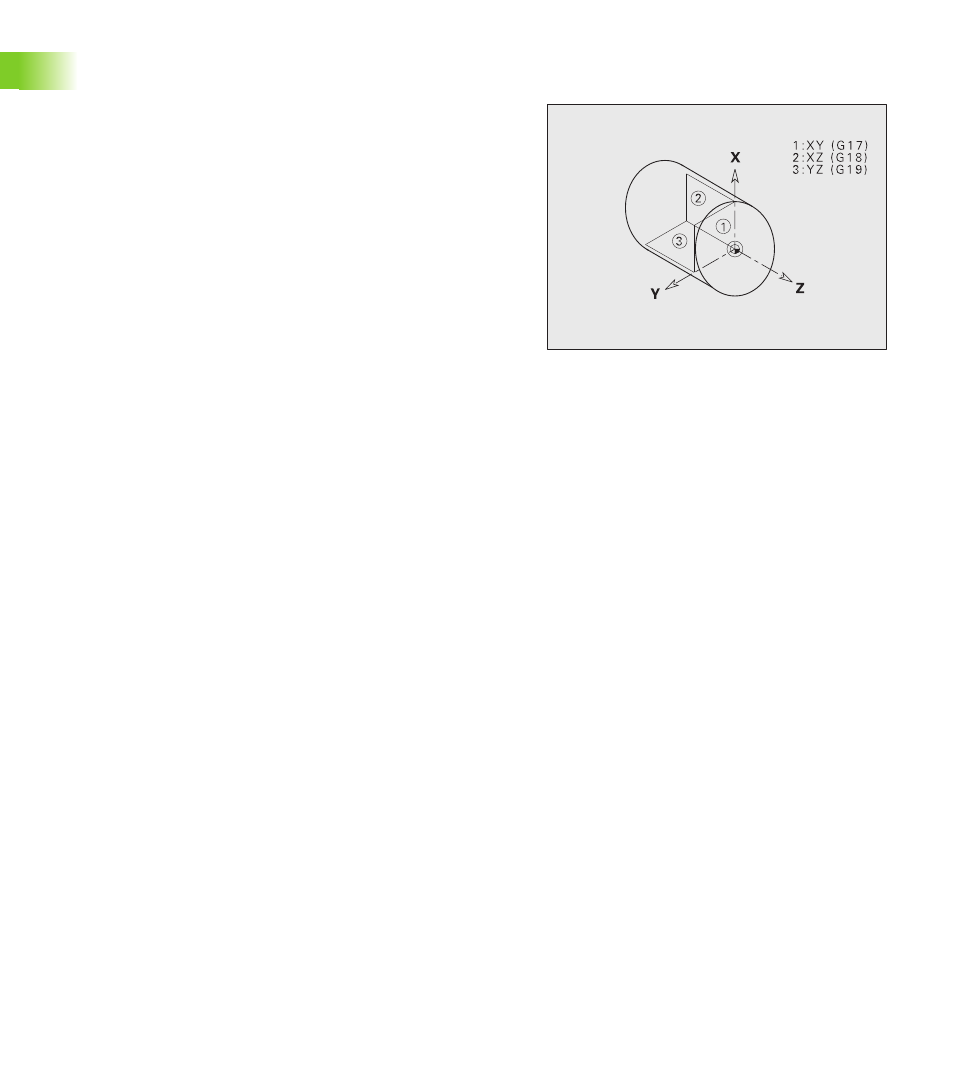

G17 XY-Ebene (Stirn- oder Rückseite)
Die Bearbeitung bei Fräszyklen erfolgt in der XY-Ebene und die Zustel-
lung bei Fräs- und Bohrzyklen in Z-Richtung.
G18 XZ-Ebene (Drehbearbeitung)
In der XZ-Ebene werden die „normale Drehbearbeitung“ und die Bohr-
und Fräsbearbeitung mit der C-Achse durchgeführt.
G19 YZ-Ebene (Draufsicht/Mantel)
Die Bearbeitung bei Fräszyklen erfolgt in der YZ-Ebene und die Zustel-
lung bei Fräs- und Bohrzyklen in X-Richtung.
