XY-Ebene: Lineares Figurmuster

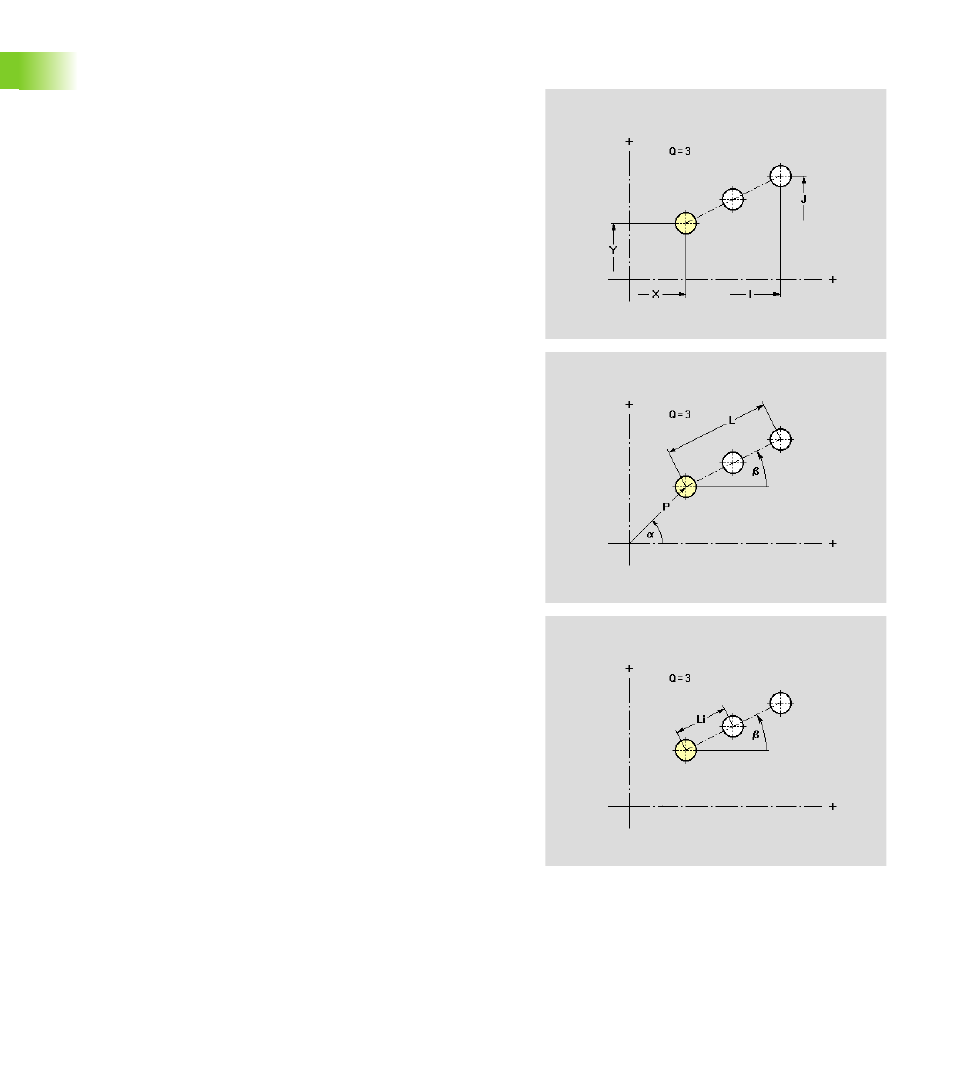

Die Funktion definiert ein lineares Figurmuster in der XY-Ebene.
Parameter
X
Anfangspunkt Muster in kartesischen Koordinaten (Radius-
maß)
Y Anfangspunkt Muster in kartesischen Koordinaten
a Anfangspunkt Muster in Polarkoordinaten (Bezug Winkel:
positive X-Achse)
P Anfangspunkt Muster in Polarkoordinaten
Q Anzahl der Figuren
I Endpunkt Muster in kartesischen Koordinaten (Radiusmaß)
J Endpunkt Muster in kartesischen Koordinaten
Ii Abstand zwischen zwei Figuren in X-Richtung
Ji Abstand zwischen zwei Figuren in Y-Richtung
b Winkel Längsachse des Musters (Bezug: X-Achse)
L Gesamtlänge Muster
Li Abstand zwischen zwei Figuren (Musterabstand)
Beschreibung der Figur
