1.9 DIN PLUS: Magazinwerkzeuge
Magazinwerkzeug einwechseln G714
Das G714 beinhaltet folgende Funktionen:
„ Werkzeugwechselpunkt anfahren
„ Aktives Werkzeug in das Magazin zurückbringen
„ Programmiertes Werkzeug aus dem Magazin holen
„ B-Achse auf den programmierten Winkel schwenken
„ Werkzeug auf den „Lagewinkel“ drehen (auf „normal“ oder „über
Kopf“)
„ Werkzeugdaten entsprechend der „Orientierung O“, der B-Achspo-
sition und dem Lagewinkel verrechnen
„ Wenn programmiert, (additive) „Korrektur D“ aktivieren
„ Backenbremse wie programmiert einstellen
C=0° C=180°
0°
B
O=
1 3
7 5
2
4
6
8
C
B O
V
V– X+Z+Y
V0 X + Z
V1 X, Z
V2 Z, X
V3 X
V4 Z
V5 Y
V6 X+Z+Y
V9 –
Der Zyklus G714 wird vom Maschinenhersteller an die
Maschine angepasst. Die folgende Parameter- und die
Ablaufbeschreibung kann von der Arbeitsweise Ihrer
Maschine abweichen. Beachten Sie das Maschinen-Hand-
buch.
Parameter
ID
Identnummer des Magazinwerkzeugs
Bei Betätigung des Softkeys „Weiter“ zeigt die Steuerung die
Liste SCHEIBENMAGAZIN an. Wählen Sie das gewünschte
Werkzeug aus und übernehmen es.

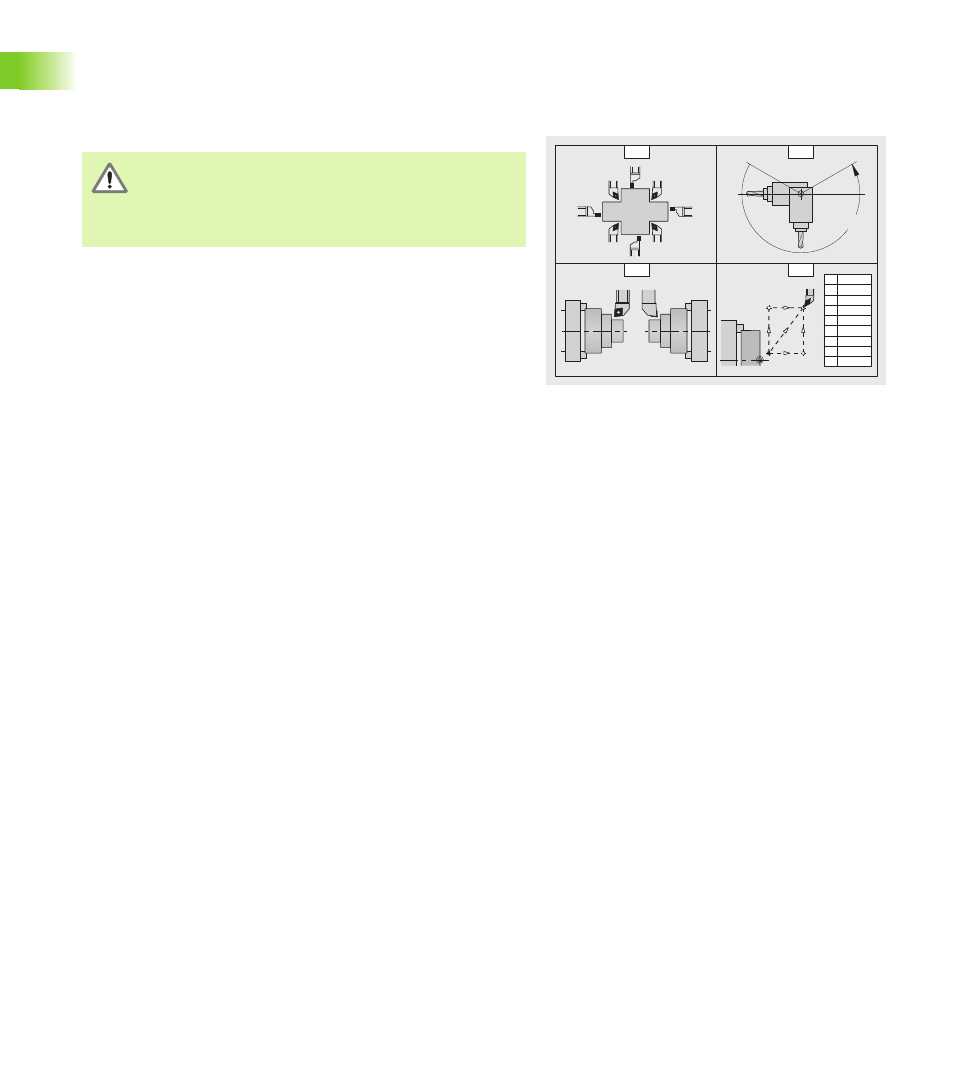

O Orientierung bei Drehwerkzeugen. Lage der Werkzeug-
schneide (siehe Bild).
„ Werkzeuglagen 1, 3, 5, 7: für Schrupp-, Schlicht- und Pilz-
werkzeuge (neutrale Werkzeuge werden aufgrund des Ein-
stellwinkels erkannt)
„ Werkzeuglagen 2, 4, 6, 8: für Stech- und Gewindewerk-
zeuge (ein „rechtes“ oder „linkes“ Werkzeug wird in den
Werkzeugdaten definiert)
B B-Achswinkel. Winkel, auf den die B-Achse geschwenkt wird.
C Offset Lagewinkel bei Drehwerkzeugen
„ 0°: Werkzeuglage „normal“
„ 180°: Werkzeuglage „über Kopf“
D Additive Korrektur (1..16). Aktiviert die additive Korrektur. Die
additive Korrektur wird beim nächsten Werkzeugwechsel
deaktiviert (siehe G149).
