HEIDENHAIN CNC PILOT 4290
97
1
.16 TURN PLUS: K
o
nt
ur
en YZ-Ebene

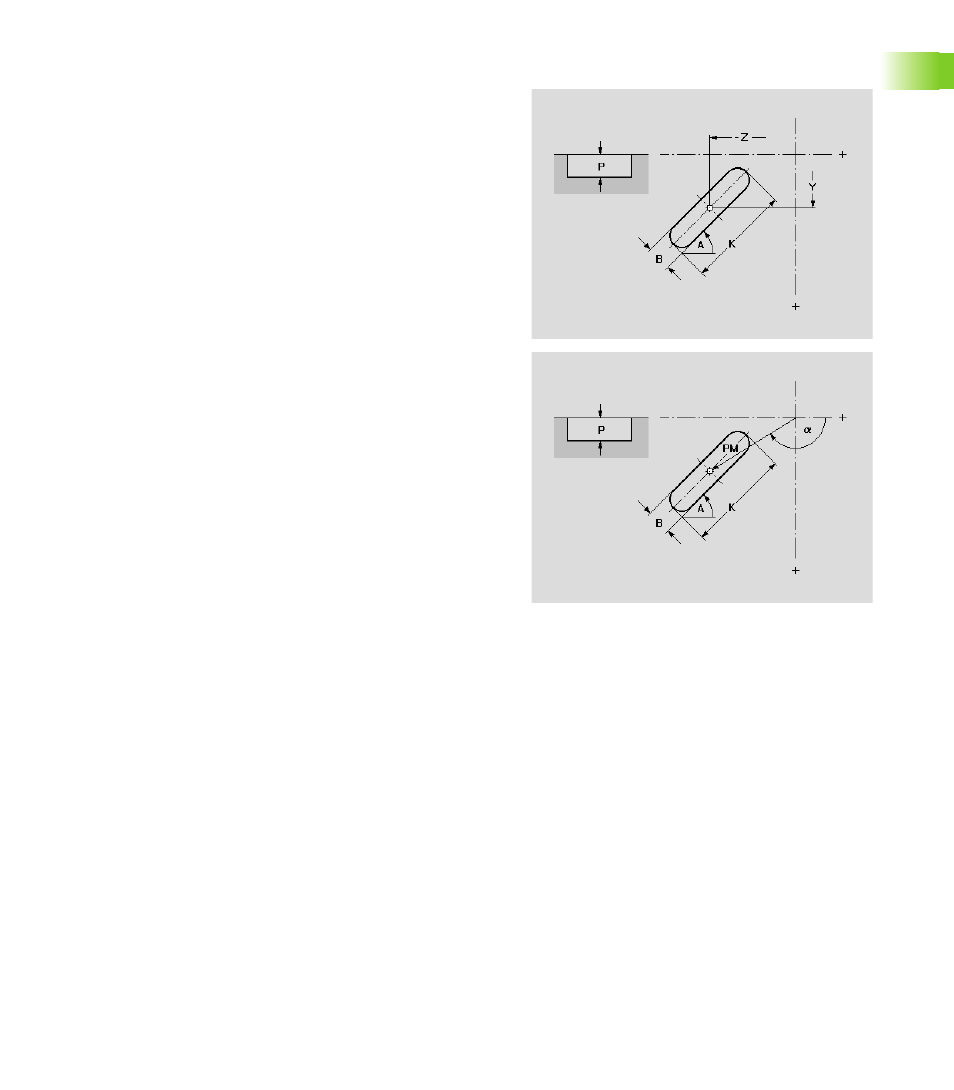

YZ-Ebene: Lineare Nut
Die Funktion definiert eine lineare Nut in der YZ-Ebene.
Parameter
Y
Mittelpunkt in kartesischen Koordinaten
Z
Mittelpunkt in kartesischen Koordinaten
PM
Mittelpunkt in Polarkoordinaten
a
Mittelpunkt in Polarkoordinaten (Bezug Winkel: positive Z-
Achse)
A
Winkel Längsachse der Nut (Bezug: Z-Achse)
K
Nutlänge
B
Nutbreite
P
Tiefe der Figur
