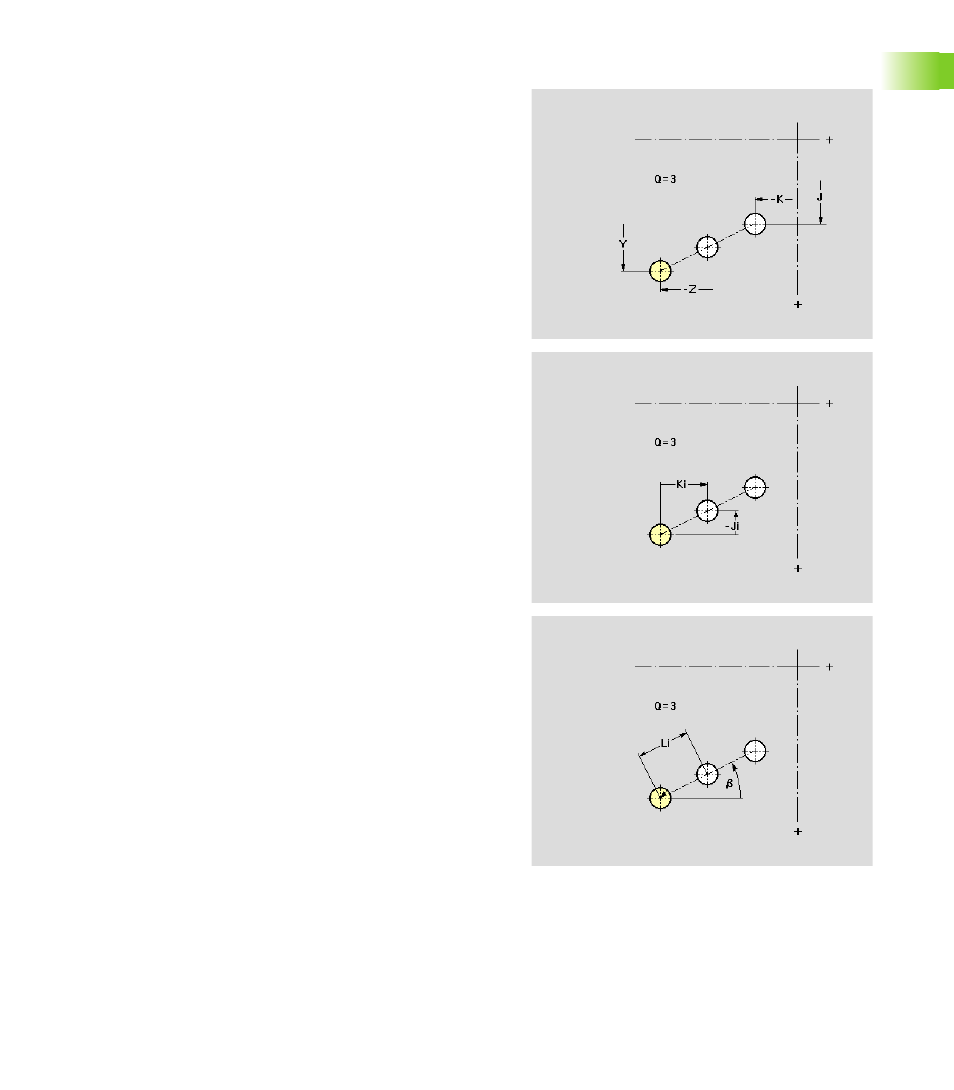

YZ-Ebene: Lineares Bohrmuster
Die Funktion definiert ein lineares Bohrmuster in der YZ-Ebene.
Parameter
Y
Anfangspunkt Muster in kartesischen Koordinaten
Z
Anfangspunkt Muster in kartesischen Koordinaten
a
Anfangspunkt Muster in Polarkoordinaten (Bezug Winkel:
positive Z-Achse)
P
Anfangspunkt Muster in Polarkoordinaten
Q
Anzahl der Bohrungen
J
Endpunkt Muster in kartesischen Koordinaten
K
Endpunkt Muster in kartesischen Koordinaten
Ji
Abstand zwischen zwei Bohrungen in Y-Richtung
Ki
Abstand zwischen zwei Bohrungen in Z-Richtung
b
Winkel Längsachse des Musters (Bezug: Z-Achse)
L
Gesamtlänge Muster
Li
Abstand zwischen zwei Bohrungen (Musterabstand)
Beschreibung der Bohrung (siehe “XY-Ebene: Einzelboh-
rung” auf Seite 77)
