HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Handbuch (Seite 28)

28
1
.5 DIN PLUS: K
o
nt
ur
en XY
-Ebene

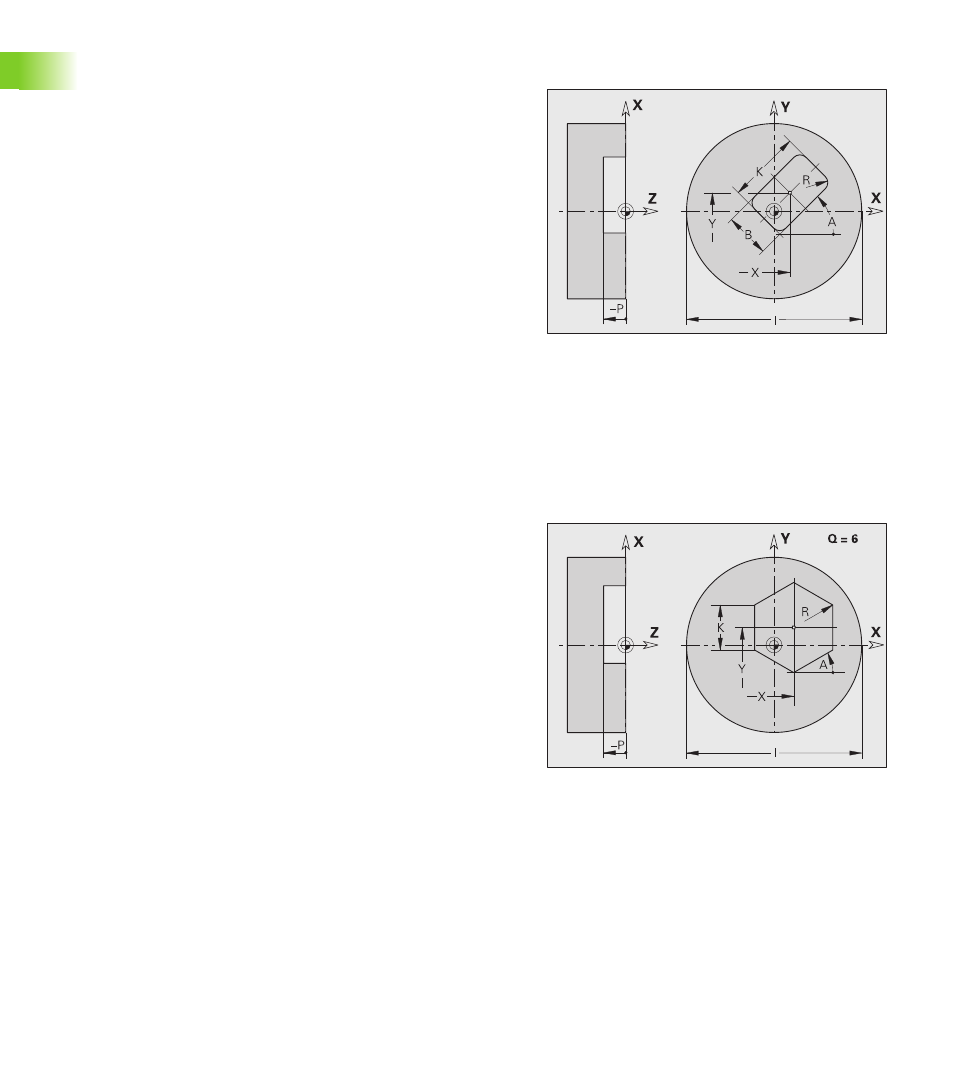

Rechteck G375-Geo
G375 definiert ein Rechteck in der XY-Ebene.
Regelmäßiges Vieleck G377-Geo
G377 definiert ein regelmäßiges Vieleck in der XY-Ebene.
Parameter
X
Mittelpunkt des Rechtecks (Radiusmaß)
Y Mittelpunkt des Rechtecks
K Länge des Rechtecks
B (Höhe) Breite des Rechtecks
R Fase/Verrundung (default: 0)
„ R>0: Radius der Rundung
„ R<0: Breite der Fase
A Winkel zur X-Achse (default: 0°)
P Tiefe/Höhe (default: „P“ aus G308)
„ P<0: Tasche
„ P>0: Insel
I Flächendurchmesser (zur Schnittbegrenzung)
„ keine Eingabe: „X“ aus Abschnittskennung
„ „I“ überschreibt „X“ aus Abschnittskennung
Parameter
X
Mittelpunkt des Vielecks (Radiusmaß)
Y Mittelpunkt des Vielecks
Q Anzahl der Kanten (Q >= 3)
A Winkel zur X-Achse (default: 0°)
K Kantenlänge
„ K>0: Kantenlänge
„ K<0: Innendurchmesser
R Fase/Verrundung – default: 0
„ R>0: Radius der Rundung
„ R<0: Breite der Fase
P Tiefe/Höhe (default: „P“ aus G308)
„ P<0: Tasche
„ P>0: Insel
I Flächendurchmesser (zur Schnittbegrenzung)
„ keine Eingabe: „X“ aus Abschnittskennung
„ „I“ überschreibt „X“ aus Abschnittskennung
