Werkzeuge für die B-Achse
Ein weiterer Vorteil der B-Achse liegt in der flexiblen Nutzung der
Werkzeuge bei der Drehbearbeitung. Durch Schwenken der B-Achse
und Drehen des Werkzeugs erreichen Sie Werkzeuglagen, die Längs-
und Planbearbeitungen bzw. radiale und axiale Bearbeitungen auf der
Haupt- und Gegenspindel mit dem gleichen Werkzeug ermöglichen.
So reduzieren Sie die Zahl der benötigten Werkzeuge und die Zahl der
Werkzeugwechsel.
Werkzeugdaten: Alle Werkzeuge werden mit dem X-, Z- und Y-Maß
und den Korrekturen in der Werkzeugdatenbank beschrieben. Diese
Maße sind auf den Schwenkwinkel B=0° bezogen.
Zusätzlich wird der Lagewinkel geführt. Dieser Parameter definiert
bei nicht angetriebenen Werkzeugen (Drehwerkzeugen) die Arbeits-
lage des Werkzeugs.
Der Schwenkwinkel der B-Achse ist nicht Bestandteil der Werkzeug-
daten. Dieser Winkel wird beim Werkzeugaufruf bzw. beim Werk-
zeugeinsatz definiert.
Werkzeugorientierung und Positionsanzeige: Die Berechnung der
Werkzeugspitzenposition bei Drehwerkzeugen erfolgt auf Basis der
Orientierung der Schneide. Diese Orientierung wird beim Schwenken
und/oder Drehen der B-Achse nicht automatisch nachgeführt.
Die Steuerung kennzeichnet nach einer manuellen Bewegung der B-
Achse die Positionsanzeige als ungültig.
Anzeige mit schwarzen Ziffern: Positionsanzeige ist gültig.
Anzeige mit grauen Ziffern: Positionsanzeige ist ungültig.
Prüfen Sie nach einer Bewegung der B-Achse, ob die Orientierung
noch gültig ist, und weisen sie gegebenenfalls neu zu.

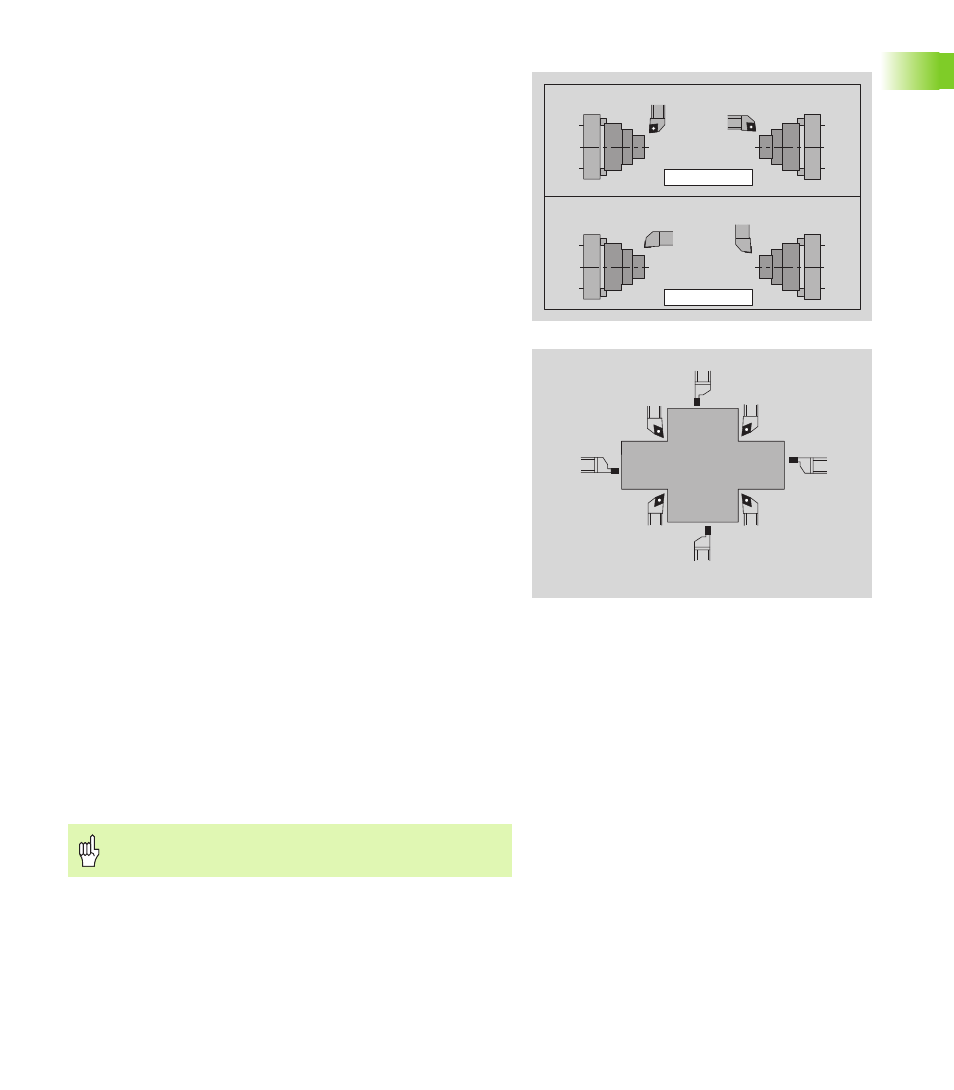

Die Steuerung unterscheidet bei der Werkzeugorientierung die Typen
Schrupp-, Schlicht- und Pilzwerkzeuge sowie Stech- und Gewinde-
werkzeuge (siehe Bild).
Die Werkzeuglagen 1, 3, 5 oder 7 gelten für Schrupp-, Schlicht- und
Pilzwerkzeuge. Neutrale Werkzeuge werden aufgrund des Einstell-
winkels erkannt.
Die Werkzeuglagen 2, 4, 6 oder 8 gelten für Stech- und Gewinde-
werkzeuge. Ob ein „rechtes“ oder „linkes“ Werkzeug vorliegt, das
wird in den Werkzeugdaten definiert.
Maschinenanzeige: Das T-Feld der Maschinenanzeige zeigt den
Magazinplatz des Werkzeugs an. Die Korrekturwerte, die in diesem
Feld angezeigt werden, berücksichtigen den aktuellen Schwenkwin-
kel der B-Achse.
B0
B90
G714 B.. C180
B90
B180
G714 B.. C0
O=
1
3
7
5
2
4
6
8
Nach dem Schwenken oder Drehen der B-Achse sind die
Werte der Positionsanzeige ungültig.
