HEIDENHAIN CNC PILOT 4290 23
1
.4 DIN PLUS: Absc
hnit
tsk
ennung
en
Abschnitt MANTEL_Y
Die Abschnittskennung kennzeichnet die YZ-Ebene (G19) und definiert
bei Maschinen mit B-Achse die geschwenkte Ebene.
Ohne B-Achse: Der Referenzduchmesser definiert die Lage der Kon-
tur in X-Richtung, der C-Achswinkel die Lage auf dem Werkstück.

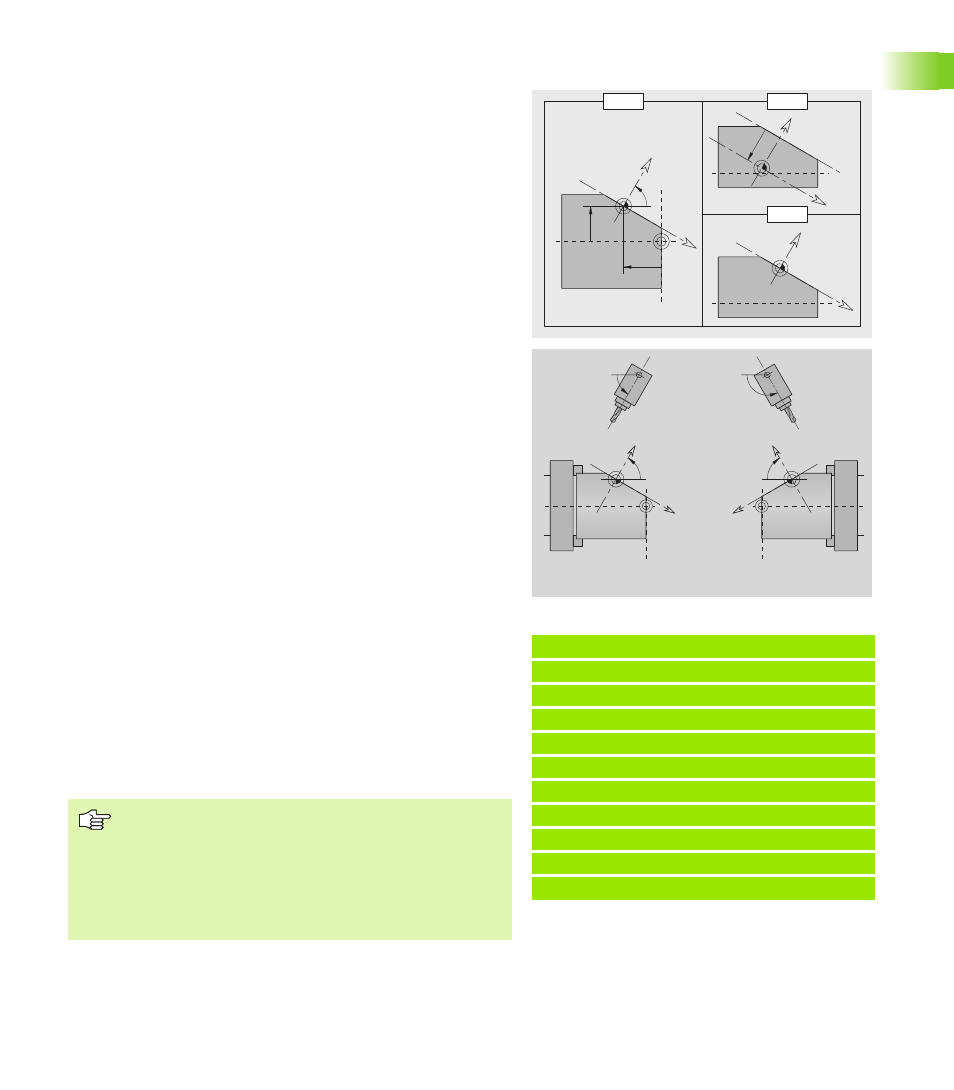

Mit B-Achse (siehe Bilder): MANTEL_Y führt zusätzlich folgende
Transformationen und Rotationen für die geschwenkte Ebene durch:
„ Verschiebt das Koordinatensystem auf die Position I, K
„ Dreht das Koordinatensystem um den Winkel B; Bezugspunkt: I, K
„ H=0: Verschiebung des gedrehten Koordinatensystems um –I. Das
Koordinatensystem wird „zurück“ verschoben.
Koordinatensystem „zurück“ verschieben: Der CNC PILOT wertet
den Referenzduchmesser für die Schnittbegrenzung aus. Zusätzlich
gilt er als Referenz für die Tiefe, die Sie für Fräskonturen und Bohrun-
gen programmieren.
Da sich der Referenzduchmesser auf den aktuellen Nullpunkt bezieht,
empfiehlt es sich beim Arbeiten auf der geschwenkten Ebene, das
gedrehte Koordinatensystem um den Betrag –I „zurück“ zu verschie-
ben. Wird die Schnittbegrenzung nicht benötigt, zum Beispiel bei Boh-
rungen, können Sie die Verschiebung des Koordinatensystems aus-
schalten (H=1) und den Referenzduchmesser=0 setzen.
Beispiel: „MANTEL_Y“
PROGRAMMKOPF
...
KONTUR Q1 X0 Z600
ROHTEIL
...
FERTIGTEIL
...
MANTEL_Y X118 C0 B130 I59 K0
...
BEARBEITUNG
...
X
H=0 B, I, K
–K
I
Z
B
H=1
–I
Z
B
X
Z
B
X
Parameter
X
Referenzduchmesser
C C-Achswinkel – legt die Spindelposition fest
Parameter
X
Referenzduchmesser
C C-Achswinkel – legt die Spindelposition fest
B Ebenenwinkel: positive Z-Achse
I Ebenenreferenz in X-Richtung (Radiusmaß)
K Ebenenreferenz in Z-Richtung
H Automatische Verschiebung des Koordinatensystems
(default: 0)
„ 0: Das gedrehte Koordinatensystem wird um –I verschoben
„ 1: Das Koordinatensystem wird nicht verschoben
Beachten Sie:
„ Im geschwenkten Koordinatensytem ist X die Zustell-
achse. X-Koordinaten werden als Durchmesser-Koordi-
naten vermaßt.
„ Die Spiegelung des Koordinatensystems hat keinen ein-
fluss auf die Bezugsachse des Schwenkwinkels („B-
Achswinkel“ des G714).
