Zirkulare Nut G382/G383-Geo

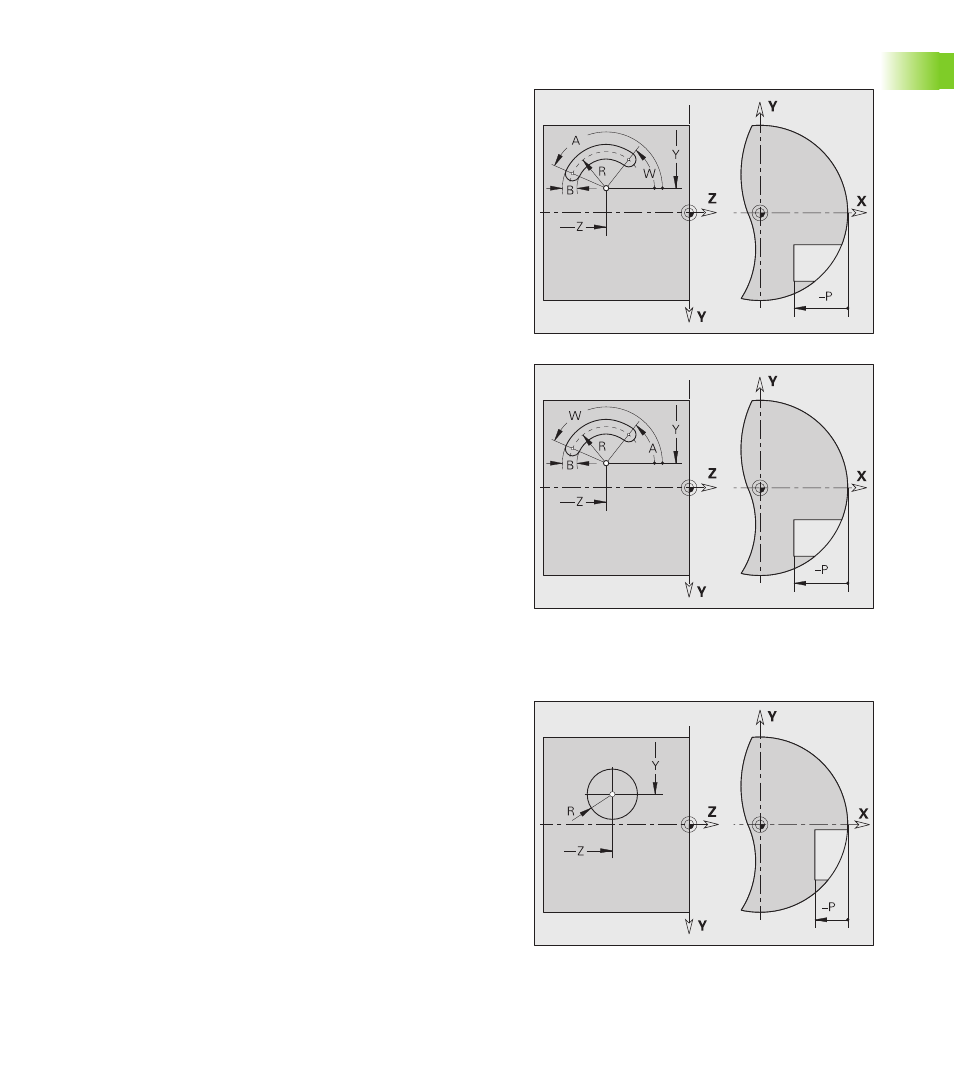

G382/G383 definiert eine zirkulare Nut in der YZ-Ebene.
„ G382: zirkulare Nut im Uhrzeigersinn
„ G383: zirkulare Nut im Gegen-Uhrzeigersinn
Vollkreis G384-Geo
G384 definiert einen Vollkreis in der YZ-Ebene.
Parameter
Y
Krümmungsmittelpunkt der Nut
Z Krümmungsmittelpunkt der Nut
X Referenzdurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „X“ aus G381 überschreibt „X“ aus Abschnittskennung
R Radius; Bezug: Mittelpunktbahn der Nut
A Anfangswinkel; Bezug: X-Achse (default: 0°)
W Endwinkel; Bezug: X-Achse (default: 0°)
B Nutbreite
P Tiefe der Tasche (default: „P“ aus G308)
Parameter
Y
Kreismittelpunkt
Z Kreismittelpunkt
X Referenzdurchmesser
„ keine Eingabe: „X“ aus Abschnittskennung
„ „X“ aus G381 überschreibt „X“ aus Abschnittskennung
R Radius des Kreises
P Tiefe der Tasche (default: „P“ aus G308)
