HEIDENHAIN CNC PILOT 4290 69
1
.12 Simulation

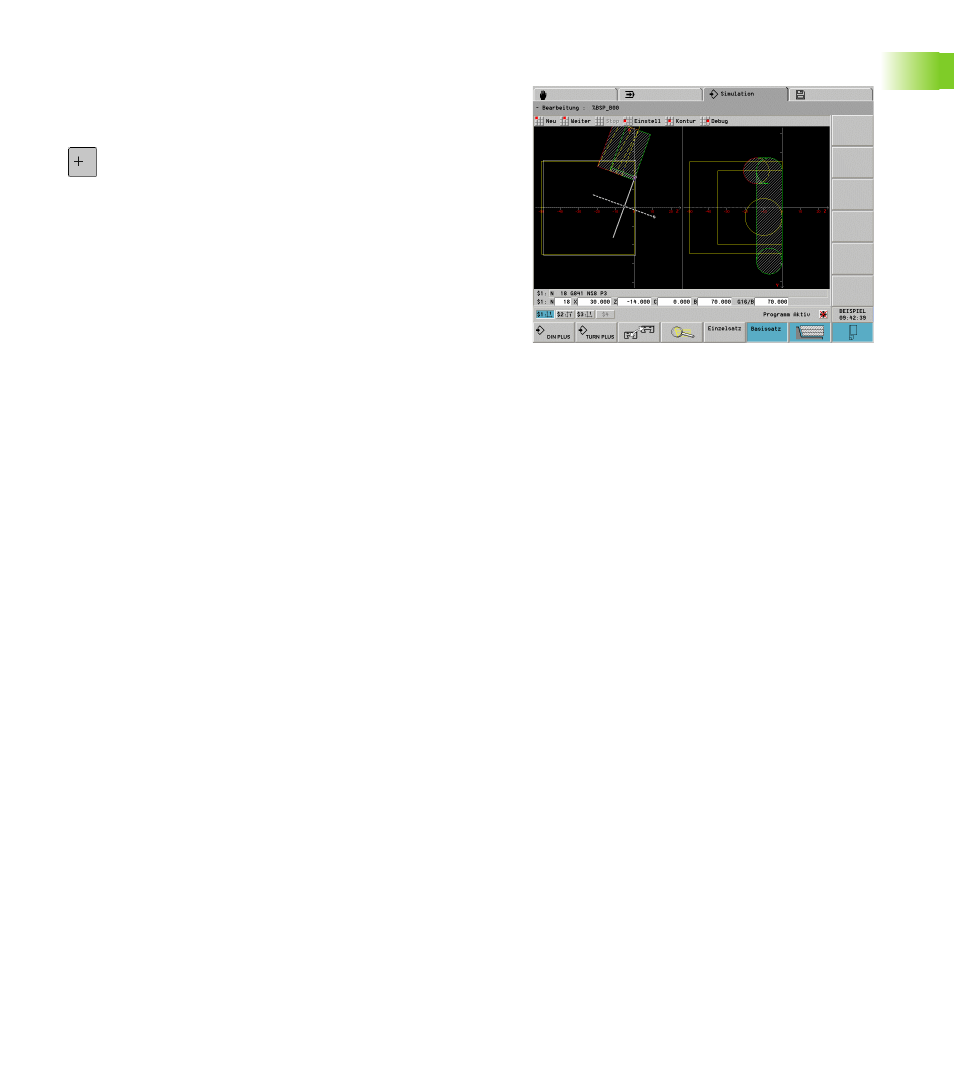

Koordinatensystem anzeigen
Die Simulation blendet auf Wunsch das verschobene/gedrehte Koor-
dinatensystem in dem „Drehfenster“ ein. Voraussetzung: Die Simula-
tion befindet sich im Stoppmodus.
U „Weiter-Taste“ drücken. Die Simulation blendet das
aktuelle Koordinatensystem ein.
Bei der Simulation des nächsten Befehls oder bei einem erneuten
Drücken der „Weiter-Taste“ wird das Koordinatensystem wieder aus-
geblendet.
Positionsanzeige mit B- und Y-Achse
Folgende Felder der Anzeige sind „fest“:
„ N: Satznummer des NC-Quellsatzes
„ X, Z, C: Positionswerte (Istwerte)
Die weitern Felder stellen Sie mit „PgUp/PgDown“ oder per Menü
(„Einstell > Statuszeile“) ein:
„ Standardeinstellung (Werte des angewählten Schlittens):
„ Y: Positionswert (Istwert)
„ T: Werkzeugdaten mit Revolverplatz, Magazinplatz (in „(..)“) und
Identnummer
„ Einstellung „Technologiedaten“:
„ Drehzahl
„ Vorschub
„ Spindeldrehrichtung
„ Einstellung „B-Achse“:
„ B: Schwenkwinkel B-Achse
„ G16/B: Winkel der geschwenkten Ebene
