Gravieren XY-Ebene G803

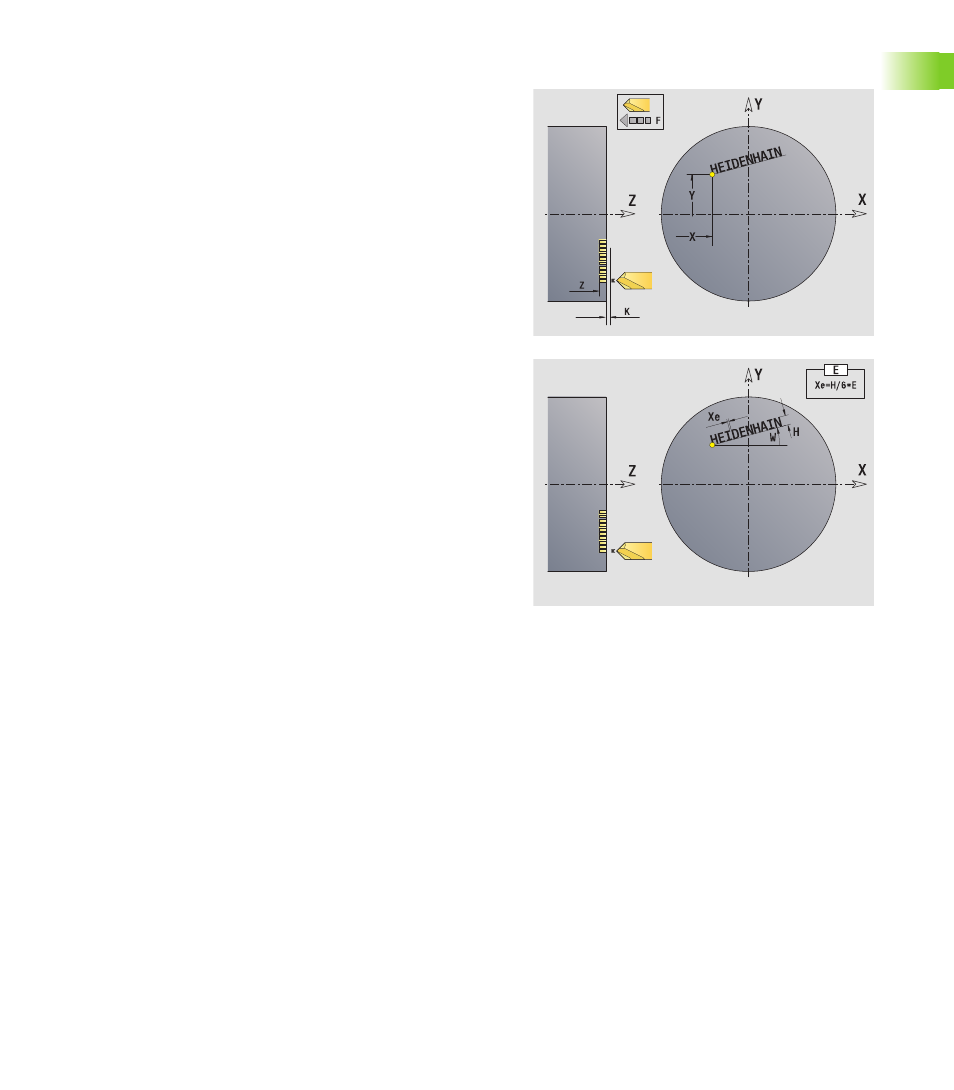

G803 graviert Zeichenfolgen in linearer Anordnung in der YZ-Ebene.
Den zu gravierenden Text geben sie als Zeichenfolge in das Feld „ID“
ein.
Umlaute und Sonderzeichen, die Sie im DIN Editor nicht eingeben kön-
nen, definieren Sie Zeichen für Zeichen in „NS“. Ist in „ID“ ein Text
und in „NS“ ein Zeichen definiert, wird zuerst der Text und dann das
Zeichen graviert.
G803 graviert ab der Startposition, bzw. ab der aktuellen Position,
wenn Sie keine Startposition angeben.
Beispiel: Wird ein Schriftzug mit mehreren Aufrufen graviert, geben
Sie beim ersten Aufruf die Startposition vor. Die weiteren Aufrufe pro-
grammieren Sie ohne Startposition.
Zeichentabelle: siehe Benutzer-Handbuch
Parameter
ID
Text. Zu gravierender Text ()
NS Zeichen-Nummer. ASCII-Code des zu gravierenden Zeichens
X Startdurchmesser (Durchmessermaß)
Y Startpunkt
Z Fräsgrund. Z-Position, auf die zum Fräsen zugestellt wird.
K Rückzugsebene. Z-Position, auf die zum Positionieren zurück-
gezogen wird.
H Schrifthöhe. Höhe der Zeichen in [mm]
W Lagewinkel des Schriftzugs bei linearer Darstellung. Beispiel:
0° = senkrechte Zeichen; die Zeichen werden fortlaufend in
positiver X-Richtung angeordnet.
E Abstandsfaktor. Der Abstand zwischen den Zeichen wird
nach folgender Formel berechnet: H / 6 * E
F Ab Software-Version 625 952-05:
Zustellvorschub-Faktor (Vorschub = aktueller Vorschub * F)
